單元難度：★☆☆☆☆

預計學習時間：10min

前置知識：

本單元使用範例下載

目的：

建立一套標準化的檢查流程，以確保 BIM 模型中所有元件的「資訊 (Information)」是完整、一致且準確的。旨在將模型從一個單純的 3D 幾何集合，提升為一個可靠、可供下游應用（如：算量、出圖、標註）的資訊數據庫。

學習目標：

  1. 學習如何利用「明細表 (Schedule)」來批次檢查元件的標記/編號資訊是否已填寫。
  2. 學習如何透過「專案瀏覽器 (Project Browser)」來檢查族群與類型的命名是否符合專案規範。
  3. 掌握如何建立「檢查用明細表」，比對元件的「類型名稱」與其實際的「尺寸參數」，以找出命名與實體不符的錯誤。

說明：

此單元的教學邏輯是介紹幾種利用 BIM 軟體內建工具，來高效檢查模型「非幾何」資訊正確性的方法。一個外觀看起來很完美的模型，如果其背後的資訊（如元件編號、類型名稱、尺寸參數）一團混亂，那麼在後續的出圖標註、數量統計等工作中，將會產生大量的錯誤與返工。

本教學介紹了三種不同層次的資訊檢核：

  1. 檢查元件實體標記 (Instance Parameter Check)： 確保每一個獨立的元件（例如每一扇特定的門）都有其唯一的編號。這主要透過建立一個列出所有元件及其「標記 (Mark)」參數的明細表來完成，目的是找出那些「尚未編號」的元件。
  2. 檢查族群/類型命名 (Family/Type Naming Check)： 確保所有載入專案的族群及其類型的命名，都遵循了專案的標準規範。這主要透過直接審查「專案瀏覽器」中的族群列表來完成，目的是找出不合規的命名（例如大小寫不一致、使用了臨時名稱等）。
  3. 檢查資訊一致性 (Data Consistency Check)： 這是最深入的檢查。確保元件的「名稱」與其實際的「參數」是吻合的。例如，一個類型名稱為 700 x 2200mm 的門，其實際的「寬度」和「高度」參數就必須真的是 700 和 2200。這需要建立一個同時列出「類型名稱」和「尺寸參數」的明細表來進行交叉比對。

學習內容

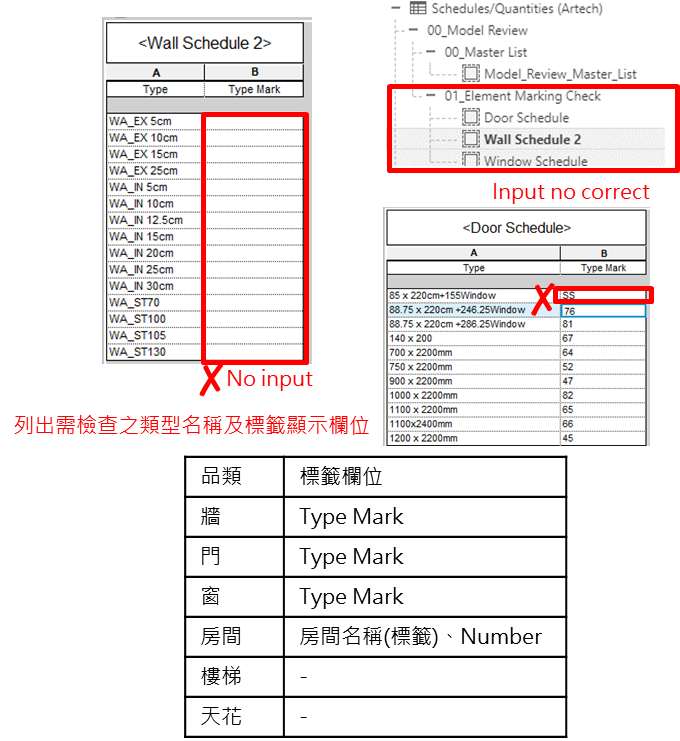

一. 元件檢查-元件編號資訊輸入遵循標準命名規則

Model_Review_Master_List → 第9項

  1. 第九項：在範例樣板內，專案瀏覽器 → 明細表 → 00_Model Review → 01_Element Marking Check 有建立一個可檢核元件編號是否正確建立的表單。使用者可以參考此作法在自己的專案也建立該檢核項目去檢核標籤時需要抓取的編號資訊是否正確。

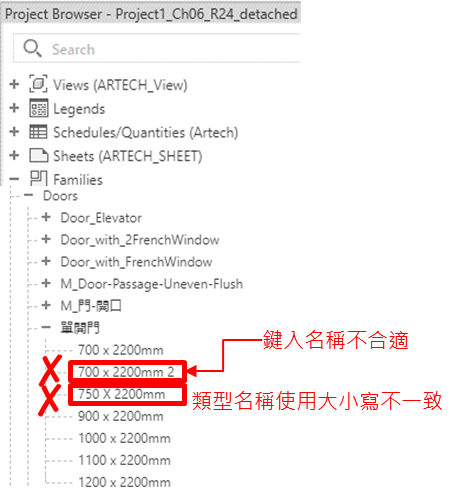

二. 元件檢查-元件類型命名遵循標準命名規則

Model_Review_Master_List → 第10項

  1. 第十項：從專案瀏覽器的族群清單去檢查元件命名是否正確，並修正。

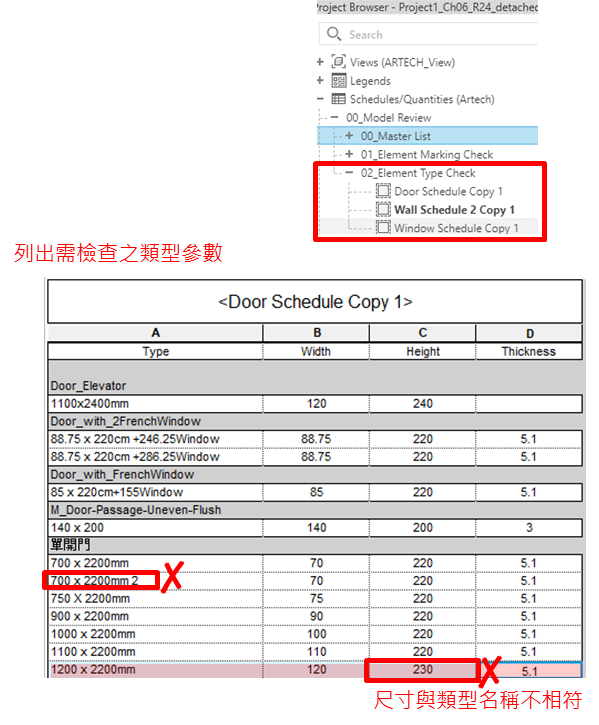

三. 元件檢查-元件的類型名稱和尺寸大小吻合正確

Model_Review_Master_List → 第11項

  1. 第十一項：在範例樣板內，專案瀏覽器 → 明細表 → 00_Model Review → 02_Element Type Check 有建立一個可檢核元件編號與尺寸參數是否相符的表單。


重點觀念

  • 明細表是最佳的 QA/QC 工具： 明細表可以將模型中成百上千個元件的資訊攤平在一張表格中，讓人可以快速地排序、篩選和瀏覽，是找出資訊不完整或不一致問題的最高效工具。
  • 「名實相符」的重要性： 「類型名稱」是使用者在選取和放置元件時最直接的識別依據。如果名稱與實際尺寸不符，將會導致設計師在建模過程中放置了錯誤的元件而不自知，是 BIM 模型中一種非常常見且危險的錯誤。
  • 標準化是根本： 這三項檢查的根本目的，都是為了落實「專案標準化」。一個好的 BIM 專案，必須在專案初期就定義好一套清晰的命名規則（包括族群、類型、視圖、參數等），並透過後續的檢核流程來確保所有團隊成員都嚴格遵守。
  • 人機協作的檢核： 這個流程體現了人與電腦的協作。我們利用電腦（明細表）來快速地整理和呈現數據，但最終的「判斷」（例如：這個命名是否合規？這個尺寸是否匹配？）仍然需要由具備專業知識的人來完成。
  • 延伸參考文件

- [延伸內容]

常見問題

Q1 為什麼我們需要費心去檢查「類型標記 (Type Mark)」是否都已填寫？

A：因為「類型標記」是圖面自動化標註的基礎。在平面圖或立面圖上，我們使用的「門標籤」、「窗標籤」等，通常就是被設定為自動讀取並顯示這個「類型標記」的內容。如果這個欄位是空白的，那麼圖面上的標籤就會顯示問號 "?"，導致圖說資訊不完整，需要大量手動補正。

Q2 在專案瀏覽器中，我看到兩個門類型，一個叫 W90_H210，另一個叫 W90-H210（底線 vs. 減號）。這在模型檢核中算是一個問題嗎？為什麼？

A：是的，這是一個命名規則沒統一問題。雖然在視覺上它們可能看起來一模一樣，但在 BIM 軟體的數據庫中，這是兩個完全獨立的「類型」。這會導致：

  1. 數量統計錯誤： 在門的數量明細表中，它們會被統計為兩種不同的門，造成算量錯誤。
  2. 管理混亂： 團隊成員可能會混用這兩種命名不一致的類型，導致模型標準不統一。
  3. 修改困難： 如果未來需要統一修改所有 90x210 的門，你必須同時修改這兩個類型，很容易遺漏。

正確的做法是，統一命名規則，並將其中一個類型的所有實體，全部替換為另一個標準類型，然後刪除那個不合規的類型。

Q3 我建立了一個檢查門尺寸的明細表，發現有一個門的類型名稱是 Single-Flush，但它的寬度是 850，高度是 2100。我該如何修正這個問題？

A：你應該重新命名這個門的「類型」。一個好的命名應該要能反映它的關鍵資訊。你可以選取這個門，進入「編輯類型 (Edit Type)」，然後點擊「重新命名 (Rename)」，將其名稱改為類似 SF-850x2100mm 的標準化名稱。這樣，任何人都能從類型名稱中，直接了解到這個門的類型與尺寸。
