單元難度：★★☆☆☆
預計學習時間：10min
前置知識：
本單元使用範例下載
目的：
學習在跨專業協同作業的工作流程中，使用「複製/監視」工具來引用並追蹤其他專業模型中的關鍵基準元素（如網格、樓層、柱、牆、樓板）。旨在確保不同專業的模型（如建築、結構、機電）都基於同一套基準進行發展，並在基準發生變更時，能及時收到通知並進行協調，從而維持整個專案模型的一致性。
學習目標：
- 理解「複製/監視」功能在協同作業中的重要性。
- 掌握「複製 (Copy)」與「監視 (Monitor)」兩種操作模式的差異與應用時機。
- 學會如何啟動「複製/監視」工具，並對連結模型中的網格 (Grids) 與樓層 (Levels) 進行操作。
- 學習建立高精度的尺寸標註，以作為檢核自身模型與連結模型之間對齊正確性的輔助工具。
說明：
此單元的教學邏輯是介紹一種在 BIM 協同作業中管理「信任但要驗證 (Trust, but Verify)」關係的標準工作流程。「複製/監視」是為了解決當多個專業團隊各自發展模型時，如何確保大家共同的「基礎」是穩固不變的。
想像一個場景：結構技師根據建築師提供的網格線來放置柱子。如果建築師後來移動了其中一條網格線，卻沒有通知結構技師，將會導致嚴重的設計錯誤。
「複製/監視」系統性地解決了這個問題：
- 複製 (Copy)： 結構技師不是自己重新畫一次網格線，而是直接「複製」建築師連結模型中的網格線到自己的專案裡。在複製的當下，系統會自動在這兩條線之間建立一個「監視」連結。
- 監視 (Monitor)： 如果結構技師在自己的專案中已經有了網格線，他也可以手動建立一個「監視」連結，告訴軟體：「請幫我盯著我自己的這條 A 網格線，以及建築師模型裡的那條 A 網格線」。
無論是哪種方式，一旦連結建立，如果建築師移動了他模型中的網格線，當結構技師下次重新載入建築模型時，系統就會立刻跳出「協調審閱 (Coordination Review)」的警告，清楚地告知「被監視的網格線已經移動了」，提醒結構技師必須採取行動（例如：接受變更、拒絕變更或與建築師溝通）。
學習內容

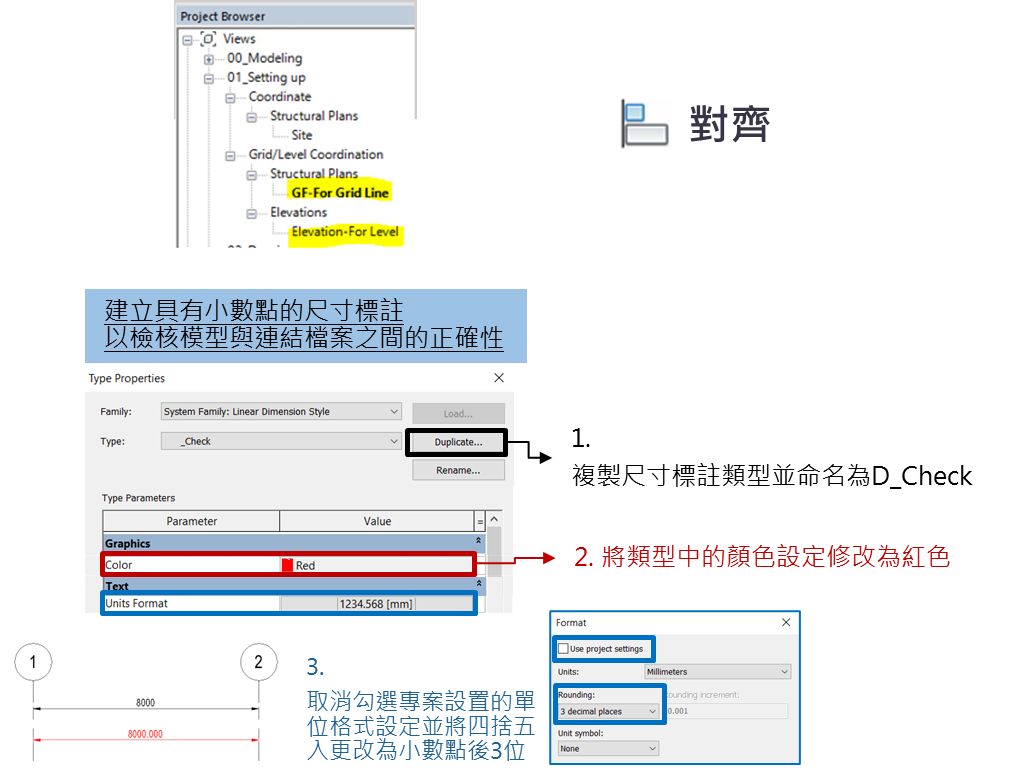

一. 基準監視的準備
選單 → 視圖頁籤 → 建立功能區 → 平面視圖 → 以一個樓板平面圖作為基準
- 建立一個只有柱線、樓層線的座標模型。
- 將專案檔連結座標模型，並對齊柱線與樓層。
- 複製並建立一個對齊標註，用來檢核連結模型與目前專案檔的位置正確性
- 將對齊標註的顏色改為紅色
- 將對齊標註單位格式改到小數點第三位
- 在目前專案檔的柱線上放上標註

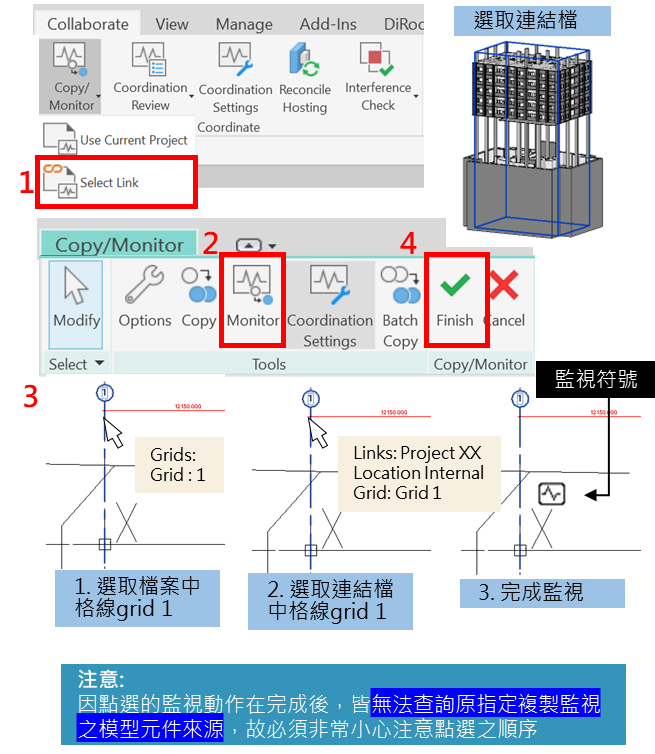

二. 啟用複製監視功能
選單 → 協同合作頁籤 → 協調功能區 → 複製監視功能 → 選取連結 → 監視
- 在協同合作頁簽下的協調功能區可以找到複製監視功能，該功能可以監視主體模型跟連結檔案的元素，一旦元素移動或是變更，團隊成員就會收到通知，以進行協調。
- 使用時先選擇連結模型，再選擇監視。
- 此時可以選擇主模型檔的一條柱線，選完後再選擇連結模型的同樣柱線。選取的技巧請記得先用滑鼠停留在柱線上一陣，看選到的是哪個檔案的柱線。可以透過tab鍵的切換來選取。
- 兩個相應元素都選取後即可建立監視狀態，此時元素旁會有一個監視符號。
- 一旦連結中被監視的元素移動就會收到警告通知。

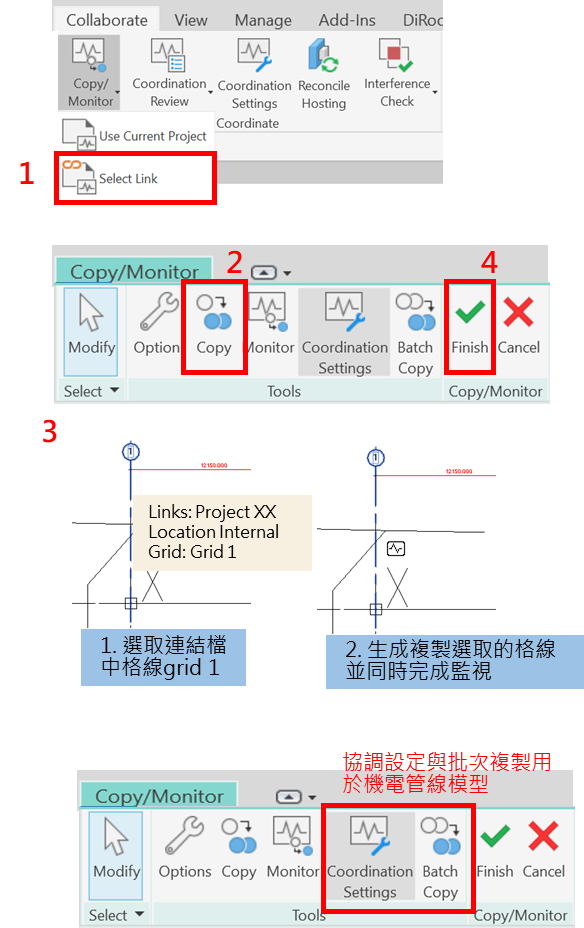

三. 複製連結模型元素並建立監視
選單 → 協同合作頁籤 → 協調功能區 → 複製監視功能 → 選取連結 → 複製
- 跟監視功能類似，差別只在於是將連結的元素複製進本模型，並自動為此對應關係設定監視狀態。
- 而機電管線則可以透過協調設定跟批次複製去監視。
重點觀念
- 基準元素優先： 「複製/監視」功能主要且優先應用於專案的基準元素 (Datum Elements)，即「網格 (Grids)」和「樓層 (Levels)」。這是確保所有專業模型在基礎 X, Y, Z 座標上保持一致的根本。
- 可監視的品類有限： 除了網格和樓層，此功能也可以用於「柱 (Columns)」、「牆 (Walls)」和「樓板 (Floors)」，但實務上較少直接監視這些變動頻繁的設計元素，而是優先確保基準的穩定。
- 單向關係： 「監視」是一個單向的關係。例如，結構技師監視建築師的模型，當建築師變更時，結構技師會收到通知。但如果結構技師自己移動了被監視的網格，建築師不會收到通知。這建立了一個清晰的責任歸屬鏈，通常由建築師或專案主導方負責維護基準模型的正確性。
- 協調設定 (Coordination Settings)： 在「複製/監視」的工具列中，「協調設定」是一個重要選項，它允許你設定當複製元件時的對應關係。例如，當你從建築模型複製一個 30cm 厚的牆時，可以預先設定讓它在你的結構模型中自動轉換為你自訂的 "S-30cm 結構牆" 類型。
- 延伸參考文件
- [延伸內容]
常見問題
Q1 如果我不對齊連結的模型，然後直接進行監視，會發生什麼事？
A：監視關係依然會被建立。但是，如果之後連結模型的來源方移動了被監視的元素（例如，將網格線移回正確位置），你的模型會收到「協調審閱」通知。當你接受變更時，你這邊被監視的元素也會跟著移動，以匹配連結模型的最新位置。雖然可行，但最佳實踐是在一開始就確保所有模型都已正確對齊。
Q2 我可以監視哪些品類的元素？
A：主要可以監視的品類包括：樓層 (Levels)、網格 (Grids)、柱 (Columns)、牆 (Walls) 和 樓板 (Floors)。
Q3 「複製 (Copy)」和「監視 (Monitor)」指令在使用上有什麼關鍵區別？
A：關鍵區別在於你自己的專案中是否已經存在對應的元素：
- 使用「複製 (Copy)」： 當你的專案是空的，還沒有網格或樓層時。你直接「複製」對方模型的網格到你的專案中，同時自動建立監視關係。
- 使用「監視 (Monitor)」： 當你的專案中已經有了自己建立的網格或樓層時。你使用「監視」功能來手動建立一個配對關係，將你自己的網格與對方模型的網格連結起來。
