單元難度：★☆☆☆☆

預計學習時間：10min

前置知識：

本單元使用範例下載

目的：

學習如何透過一系列的「視覺檢查 (Visual Inspection)」技巧，來找出那些傳統碰撞檢查或數據檢查難以發現的模型幾何錯誤、不合理的元件連接關係，以及不正確的材質設定。旨在提升模型的幾何正確性與邏輯合理性。

學習目標：

  1. 學習如何檢查並清理模型中殘留的 CAD 匯入物件或 2D 線條。
  2. 理解 BIM 軟體中「接合幾何 (Join Geometry)」的優先級順序，並學會檢查不合理的切割關係。
  3. 掌握如何檢查牆體是否錯誤地「附著 (Attach)」到樓板。
  4. 學習如何確認模型中的元件都已被賦予了正確的材質設定。

說明：

此單元的教學邏輯是介紹一系列依賴「人眼」與「專業判斷」的檢核方法。許多模型的錯誤並非來自於數據不符或物理碰撞，而是來自於不符合建築邏輯或施工常識的「不合理」狀態。例如，軟體不會告訴你「樓板切割樑」是錯誤的，因為這在幾何上是可行的，但它完全違反了結構力學與施工的常理。

因此，「視覺檢查」是模型 QA/QC 流程中不可或缺的一環，它需要檢核人員具備專業領域知識。本教學介紹了幾種常見的視覺檢查項目，並提供了輔助的工具與技巧：

  • 清理外部參考： 確保模型是「乾淨」的，不包含任何臨時性的 CAD 底圖或多餘的 2D 線條。
  • 檢查接合順序： 確認不同元件之間的切割/被切割關係是否符合邏輯層級（例如：柱應該切斷牆，而不是被牆切斷）。
  • 檢查附著關係： 驗證元件之間的約束關係是否正確（例如：牆應該附著到樑底，而不是樓板底）。
  • 檢查材質指定： 確保所有元件都被賦予了材質，這是後續進行彩現、算量、能量分析的基礎。

為了有效地進行視覺檢查，我們會大量使用「暫時隱藏/隔離 (Temporary Hide/Isolate)」功能，以便專注地觀察特定的元件或系統。

學習內容

一. 視覺檢查-清理所有 3D 線條或 3D 匯入的 CAD

Model_Review_Master_List → 第12項

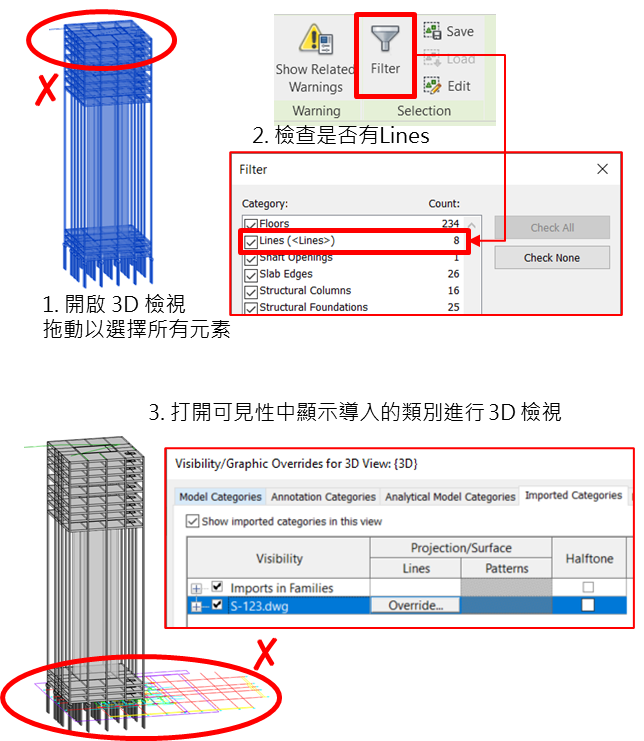

  1. 第十二項：開啟3D視圖，全選模型用篩選找出模型線並刪除。多餘CAD則可以在可見性中的匯入的品類頁籤下找到CAD檔並刪除。


二. 視覺檢查-所有元素都按正確的順序接合

Model_Review_Master_List → 第13項

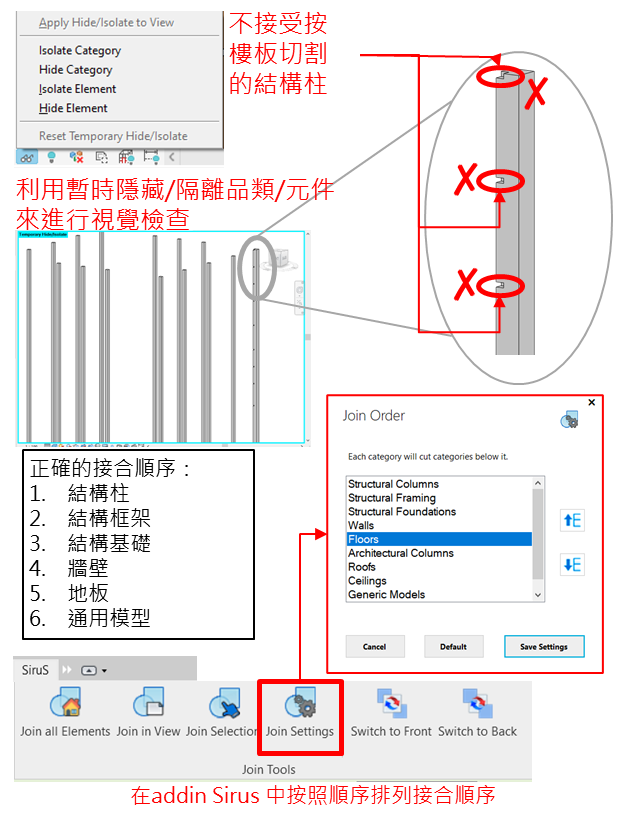

  1. 第十三項：接合順序正確才能在平、立、剖面圖顯示正確的元件關係。雖然Revit內建接合功能，但要一一點選較沒效率。這裡推薦使用Sirus這個好用外掛，方便使用者一口氣對多項元素進行接合。


三. 視覺檢查-所有牆壁均未錯誤貼附在樓板下

Model_Review_Master_List → 第14項

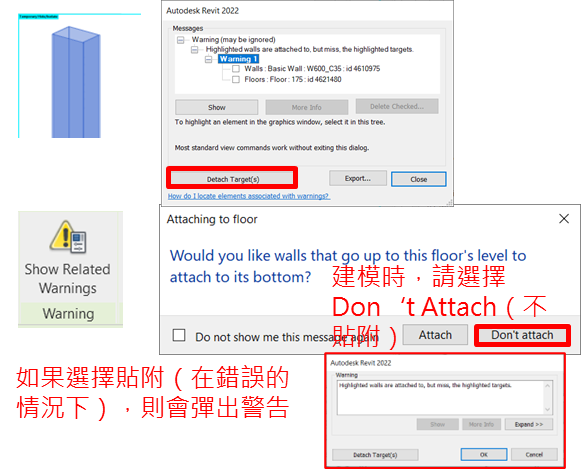

  1. 第十四項：一般在建立樓板或是邊及樓板時會出現這個是否要將牆貼附的提示，一律選擇不貼附，以避免貼附狀態失效後，元件幾何失去控制。


四. 視覺檢查-所有元件都使用正確的材料設置

Model_Review_Master_List → 第15項

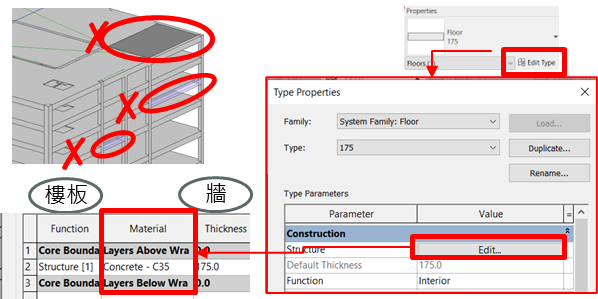

  1. 第十五項：元件的材料是否設定，除了目視可以直接分辨外（沒材質的顏色會顯示預設的灰色），另一個方式就是點選元件的編輯類型進去結構或材質相關欄位查看。


重點觀念

  • 視覺檢查是專業經驗的體現： 軟體工具只能提供輔助，最終判斷模型是否「合理」的，仍然是檢核人員的專業知識與工程實務經驗。
  • 「暫時隱藏/隔離」是視覺檢查的最佳利器： 快捷鍵 HH (暫時隱藏元素)、HI (暫時隔離元素)、HC (暫時隱藏品類)、IC (暫時隔離品類) 和 HR (重置)，是進行高效視覺檢查必須熟練掌握的技巧。
  • 「接合順序」影響算量與外觀： 正確的接合順序不僅影響模型的視覺正確性（例如剖面圖中的線條顯示），也會影響軟體對各元件體積與面積的計算結果。通常，體積較大或結構重要性較高的元件，其優先級也較高。
  • 「附著」是一把雙面刃： 「附著 (Attach)」功能雖然方便，但也可能建立出不穩定或不符合邏輯的約束關係。檢核人員需要特別留意與附著相關的警告訊息，並理解其背後的幾何邏輯。
  • 延伸參考文件

- [延伸內容]

常見問題

Q1 我在 3D 視圖中看到一些奇怪的、不屬於任何元件的線條，我該如何快速找到並刪除它們？

A：你可以使用「篩選 (Filter)」功能。

  1. 在 3D 視圖中，拖曳一個大窗選取模型中的所有可見物件。
  2. 點擊功能區上的「篩選」按鈕。
  3. 在彈出的清單中，如果看到「線條 (<Lines>)」這個品類，就代表你的選取範圍中包含了獨立的線條。
  4. 你可以只勾選「線條」品類並點擊「確定」，這樣就只會選取到所有線條，然後你就可以一次性將它們刪除或檢查。

Q2 我發現模型中的樑被樓板切斷了，該如何修正這個錯誤的接合順序？

A：你應該使用「切換接合順序 (Switch Join Order)」工具。

  1. 前往「修改 (Modify)」頁籤 → 「幾何 (Geometry)」面板 → 「接合 (Join)」的下拉選單 → 「切換接合順序 (Switch Join Order)」。
  2. 先點擊樓板，再點擊樑。
  3. 軟體會將它們之間的切割優先級對調，變為由樑來切斷樓板，這才是正確的結構關係。

Q3 我在建立一道內隔間牆時，軟體跳出一個視窗問我「是否要將牆貼附到上方的天花板？」。我應該選擇「貼附 (Attach)」還是「不貼附 (Don't Attach)」？

A：在大多數情況下，特別是對於非承重的內隔間牆，建議選擇「不貼附 (Don't Attach)」。原因如下：

  • 靈活性： 選擇「不貼附」，牆的高度會由其自身的「未連接高度」參數控制，你可以隨時精確地調整它，例如讓它停在天花板下方或樑底。
  • 避免錯誤關聯： 如果你選擇「貼附」，牆的頂部會與天花板的底部建立一個約束。如果未來天花板因為設計變更而被刪除或大幅移動，這道牆可能會因為找不到附著目標而產生警告，或變形成非預期的高度。手動控制高度通常更為穩健。
