多專業協調（Multi-Discipline Coordination）是 BIM 在施工前最具價值的應用——在模型裡找到並解決問題，代價遠低於在工地發現時。

BIM 協調的核心邏輯

傳統 2D 圖面時代，機電管線是否與結構梁衝突，要等到工地施工時才知道。BIM 讓這件事提前到設計階段。

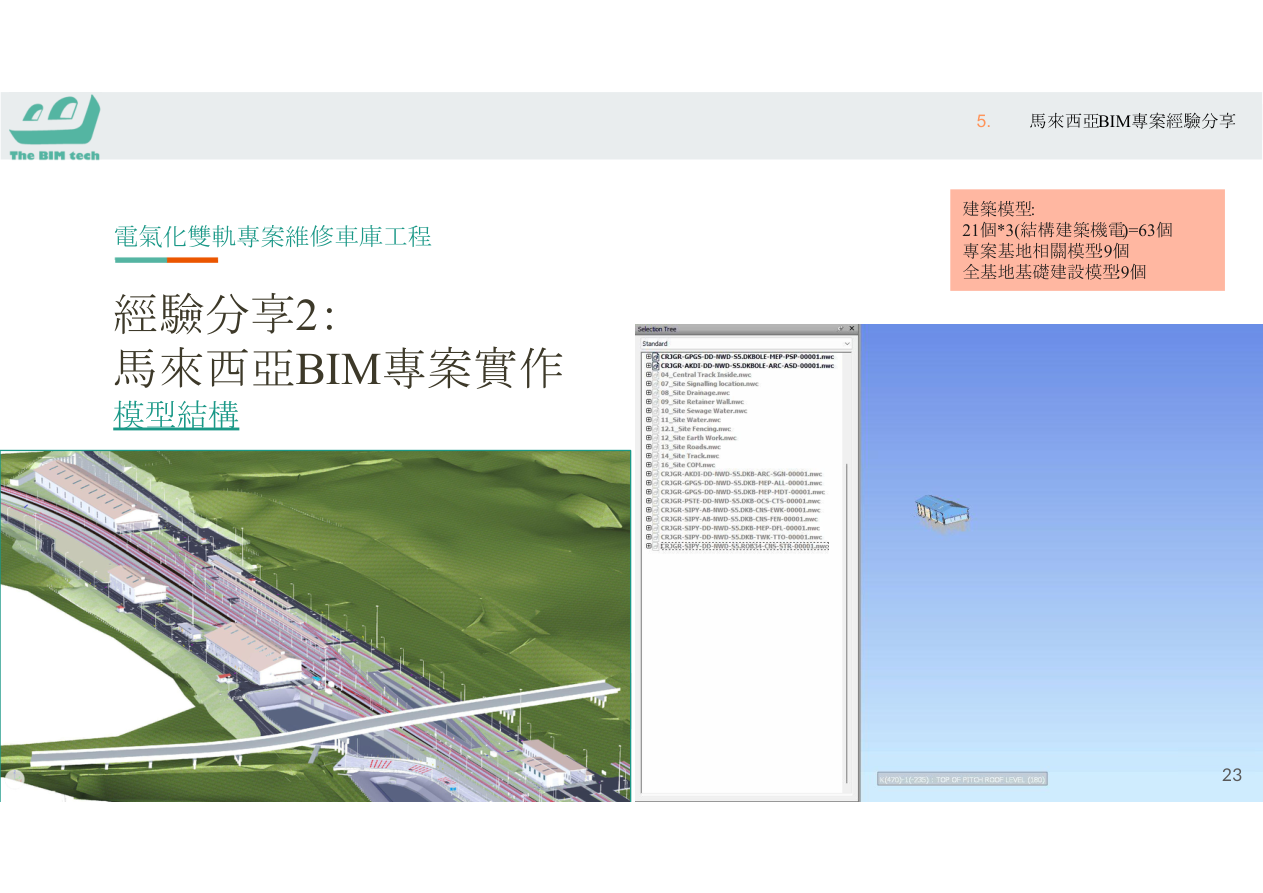

碰撞偵測示意

三種碰撞類型：

類型定義嚴重程度範例
硬碰撞（Hard Clash）兩個實體元件在空間上重疊高風管穿過結構梁
軟碰撞（Clearance Clash）元件間距不足（如維修空間）中管道距天花板 < 50mm
工作流碰撞（Workflow Clash）施工順序衝突中牆體封板前必須先完成管線

Navisworks 協調流程

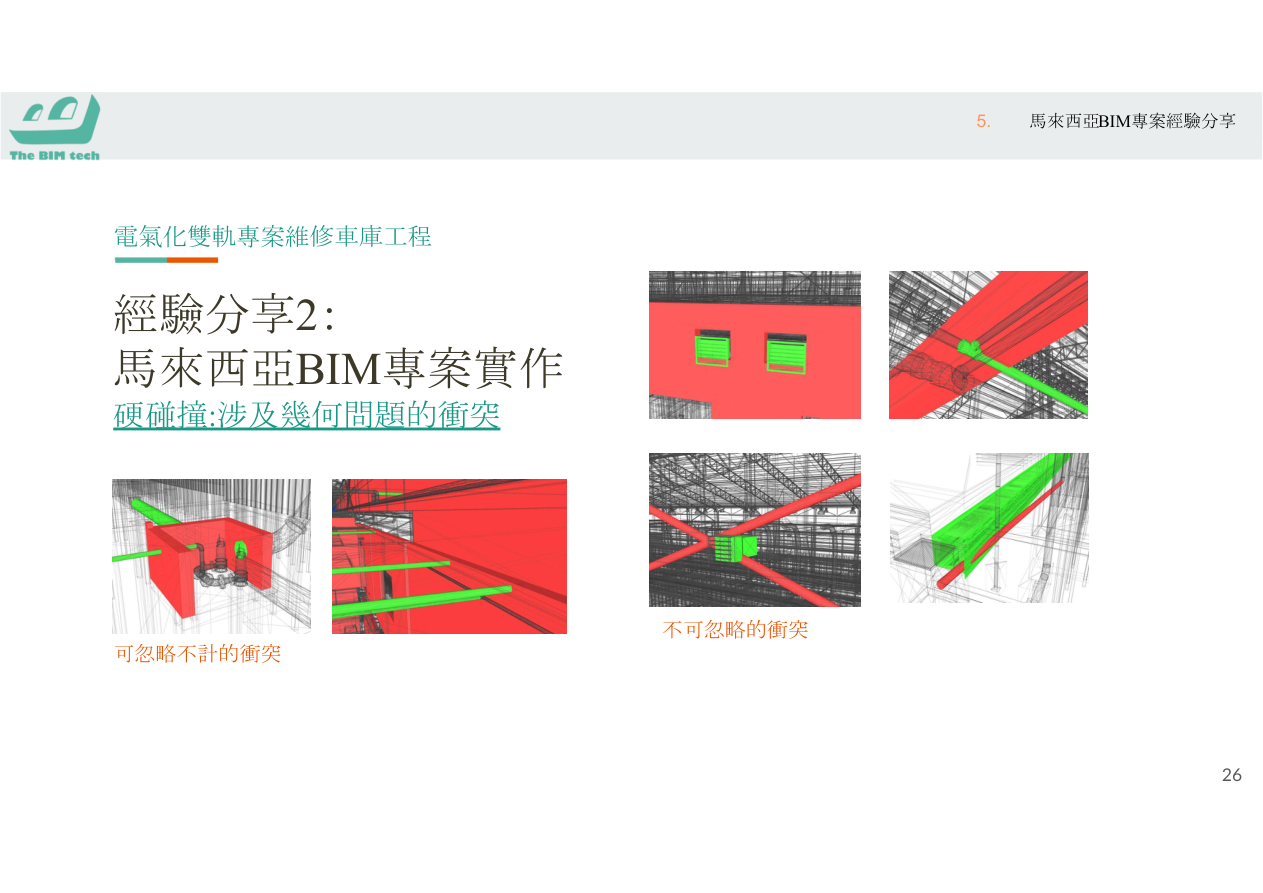

Navisworks碰撞報告介面

標準協調步驟：

  1. 匯出 NWC：各專業從 Revit 匯出 .nwc 格式（Navisworks Cache）
  2. 整合模型：在 Navisworks 中建立 .nwd 主檔，附加所有專業模型
  3. 設定規則：建立 Clash Detective 測試規則（哪個專業對哪個專業）
  4. 執行偵測：自動偵測所有碰撞，可能有數百至數千個結果
  5. 篩選分組：過濾掉「可接受」的衝突，依系統或樓層分組
  6. 指派處理：將衝突指派給負責專業，設定截止日期

BCF 格式與 Issues 追蹤

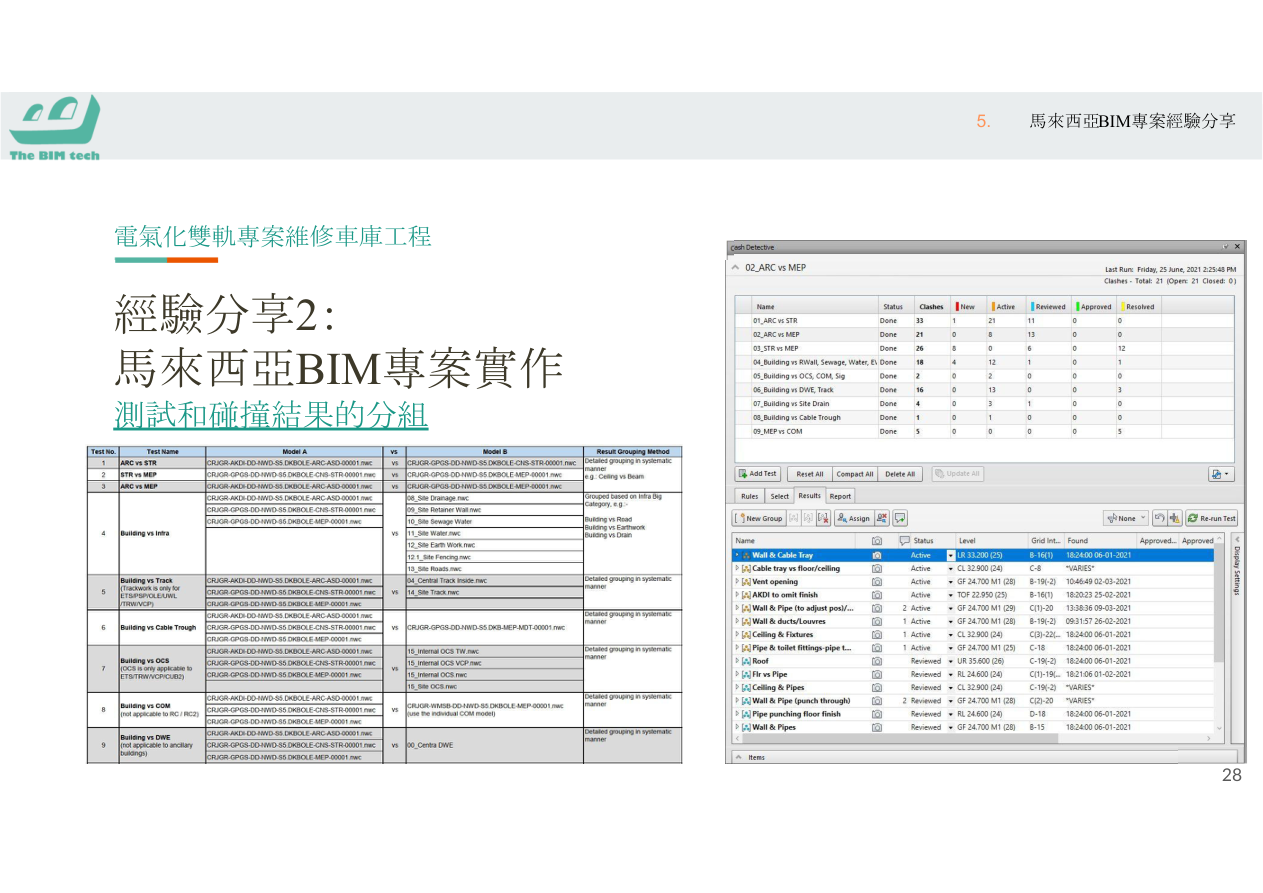

BCF報告格式

BCF（BIM Collaboration Format）是一種開放格式，讓碰撞問題可以在不同軟體間流通：

  • 包含內容：碰撞位置截圖、元件 ID、描述、指派人、狀態
  • 工具支援：Revit、Navisworks、BIM 360、ACC 均支援 BCF 匯入/匯出
  • 狀態追蹤：Open → In Progress → Resolved → Closed

好的協調文化：

每個 Issue 都要有明確的「負責人」和「截止日」。沒有指派就等於沒有人負責，問題會一直拖。

本節重點整理

  • 碰撞分為硬碰撞（重疊）、軟碰撞（間距不足）、工作流碰撞（施工順序）
  • Navisworks 是目前最廣泛使用的碰撞偵測工具
  • BCF 格式讓 Issues 可以跨平台追蹤，是協調溝通的標準介面
