BIM工作流程概覽

BIM專案的工作流程與傳統設計流程有根本性的差異。傳統流程是以圖面為中心，各專業分頭繪製、定期整合；BIM流程則是以模型為中心，所有資訊從模型中直接產出，並在同一平台上協作。

一個標準的BIM工作流程可分為以下幾個主要階段：

  1. 專案啟動（Project Initiation）：確立BIM目標、建立BIM執行計畫（BEP）、設定模型標準與資料夾架構
  2. 設計建模（Design Modeling）：各專業依據分工範圍建立各自的BIM模型
  3. 協調整合（Coordination）：將各專業模型整合，進行碰撞檢查與協調會議
  4. 圖說產出（Documentation）：從模型自動生成平立剖面圖、明細表與數量計算
  5. 施工應用（Construction）：將BIM模型應用於施工排程、材料管理與現場管控
  6. 竣工交付（Handover）：將竣工模型連同資訊交付業主，供設施管理使用

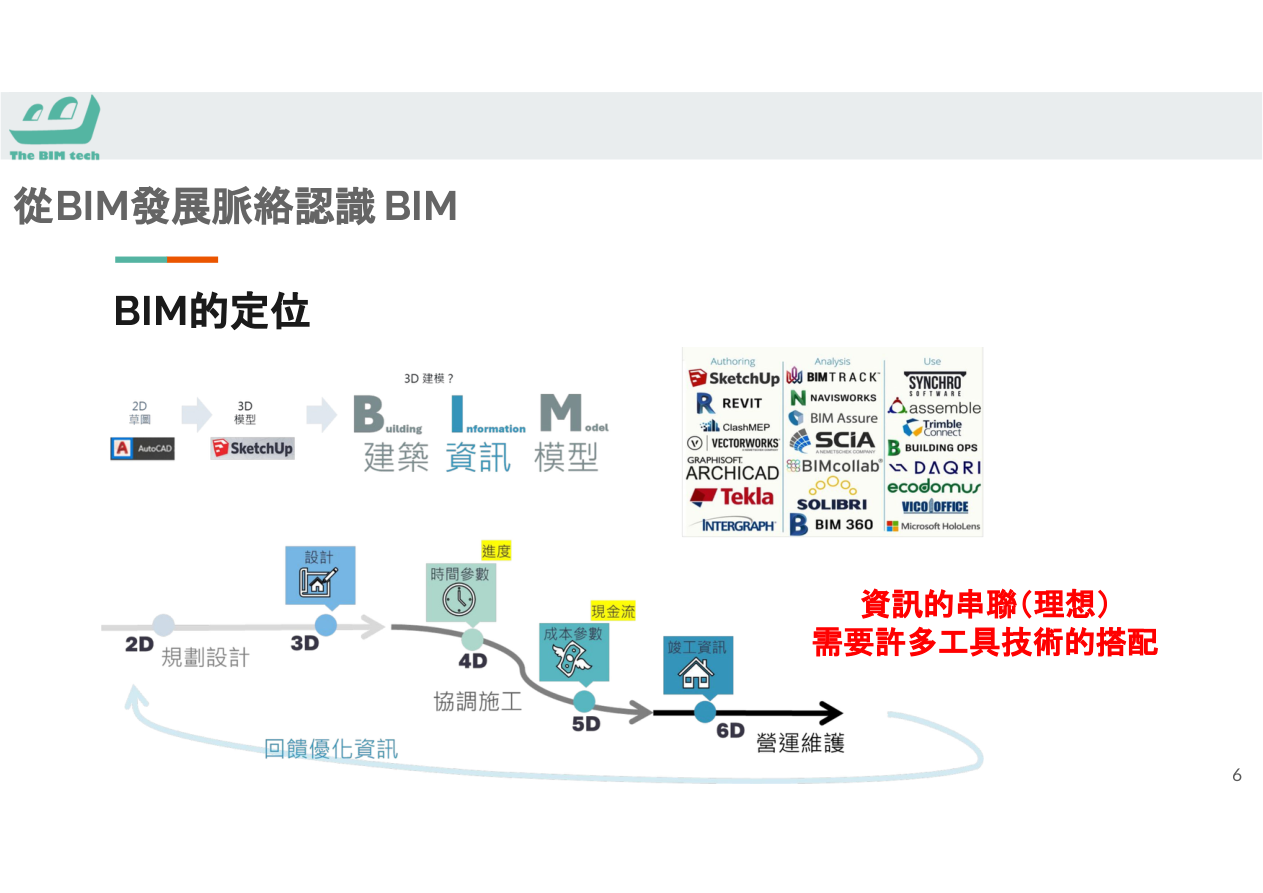

BIM標準工作流程示意圖

協同作業模式

工作集（Worksharing）

Revit提供工作集功能，允許多位使用者同時在同一個中央模型（Central Model）上作業。每位使用者借出（Check Out）特定的工作集後，即可在本地端編輯，完成後再同步更新（Sync to Central）回中央模型。

工作集設計的常見分法：

  • 按樓層劃分（1F工作集、2F工作集…）
  • 按專業劃分（建築、結構、機電）
  • 按系統劃分（牆體、樓板、屋頂、外殼）

連結模型（Linked Models）

在多專業協作中，各專業通常維護各自的模型檔案，再透過「連結」功能將其他專業的模型引入作為參考。例如建築師可以在自己的模型中連結結構工程師的模型，以確認設計與結構之間的配合關係。

協作方式適用情境優點限制
工作集同專業多人協作即時同步、單一檔案管理需同版本Revit、網路穩定
連結模型跨專業參考各自獨立管理、降低檔案複雜度非即時更新、需定期更新連結

碰撞檢查（Clash Detection）

碰撞檢查是BIM協同作業中最重要的品質控管工具之一。透過Navisworks、BIM 360 Glue等工具，將多專業模型整合後，軟體可自動偵測空間中有物理衝突（Hard Clash）或間距不足（Soft Clash）的元件，並產生碰撞報告。

碰撞的類型：

  • 硬碰撞（Hard Clash）：兩個實體佔據同一空間，例如機電管線穿越結構梁
  • 軟碰撞（Soft Clash）：元件之間的間距未達維修或安裝標準
  • 工作流程碰撞（Workflow Clash）：元件出現在不合理的施工時序中

透過在設計階段進行碰撞檢查，可以將問題消弭於施工之前，大幅降低現場變更成本。

多專業模型碰撞檢查示意

通用資料環境（CDE）

通用資料環境（Common Data Environment，CDE）是BIM協作的資訊管理基礎建設。它是一個集中式的數位平台，讓所有專案參與者在正確的權限下存取、更新與分享專案資訊。

CDE通常將資料區分為四個狀態：

  1. 工作進行中（Work in Progress，WIP）：各方自行管理的草稿區
  2. 分享中（Shared）：已可供其他方參考的版本
  3. 已發布（Published）：正式送審或交付的版本
  4. 已歸檔（Archived）：核定後不可修改的存檔

常見的CDE平台包括Autodesk Forma（ACC）、BIMcollab、ProjectWise等。有效管理CDE，是確保BIM協作順暢進行的關鍵基礎。

從模型到圖說

BIM工作流程中，圖面是從模型自動生成的，而非獨立繪製。這意味著：

  • 平面圖、立面圖、剖面圖皆是模型在不同視角下的「切片」
  • 門窗明細表、材料數量表等報表由模型數據直接統計
  • 修改模型後，所有相關視圖與報表同步更新

這種「單一資料來源」的工作方式，從根本上解決了傳統圖面版本不一致的問題，並大幅提升了出圖效率與資料可靠性。

從模型自動生成圖說的流程示意
