單元難度：★★☆☆☆
預計學習時間：30min
前置知識：
本單元使用範例下載
目的：
為 Revit 新手建立一個對軟體操作環境、核心概念及專案檔案結構的全面性基礎認知。旨在幫助初學者快速熟悉使用者介面 (UI)，理解 BIM 模型的基本構成單元（元素）及其屬性，並了解一個標準化的 BIM 專案資料夾應該如何組織。
學習目標：
- 識別並了解 Revit 主要操作介面的各個組成部分及其功能。
- 掌握 Revit 中「元素 (Element)」的分類體系，包括基準、模型、視圖、圖說等。
- 理解「品類 (Category)」、「族群 (Family)」、「類型 (Type)」與「實體 (Instance)」的階層關係。
- 學習四個不同層級的視圖管理方法。
- 了解一個典型的 BIM 專案檔案結構的組織邏輯。
說明：
此單元的教學邏輯是從「軟體介面」到「核心概念」再到「檔案管理」，為初學者建立一個由淺入深、由內而外的完整知識框架。
- 操作介面介紹： 首先，像認識一間新房子一樣，帶領使用者認識軟體中每個「房間」（功能區、屬性面板、專案瀏覽器等）的位置與主要用途，這是開始任何操作的基礎。
- 元素分類與屬性： 接著，深入到 BIM 模型的核心，解釋所有你看得到的、看不到的東西，在 Revit 中都被統稱為「元素」。並介紹了 Revit 如何用一個清晰的、如同生物學分類法（界門綱目科屬種）的階層，來組織和管理成千上萬個元素。理解品類 → 族群 → 類型 → 實體這個階層，是掌握 Revit 的關鍵。
- 視圖管理： 解釋了在 Revit 中，控制模型「看起來怎麼樣」的多層級方法，從影響整個專案的「物件樣式」，到只影響單一視圖的「可見性/圖形取代」，再到暫時性的顯示調整。
- 檔案結構設定： 最後，將視野拉回到專案管理的宏觀層面，展示了一個專業的 BIM 專案資料夾是如何被組織的。一個好的檔案結構能確保所有專案資料（模型、連結檔、族群庫、匯出圖說等）都井然有序，便於團隊成員查找與協作。
學習內容

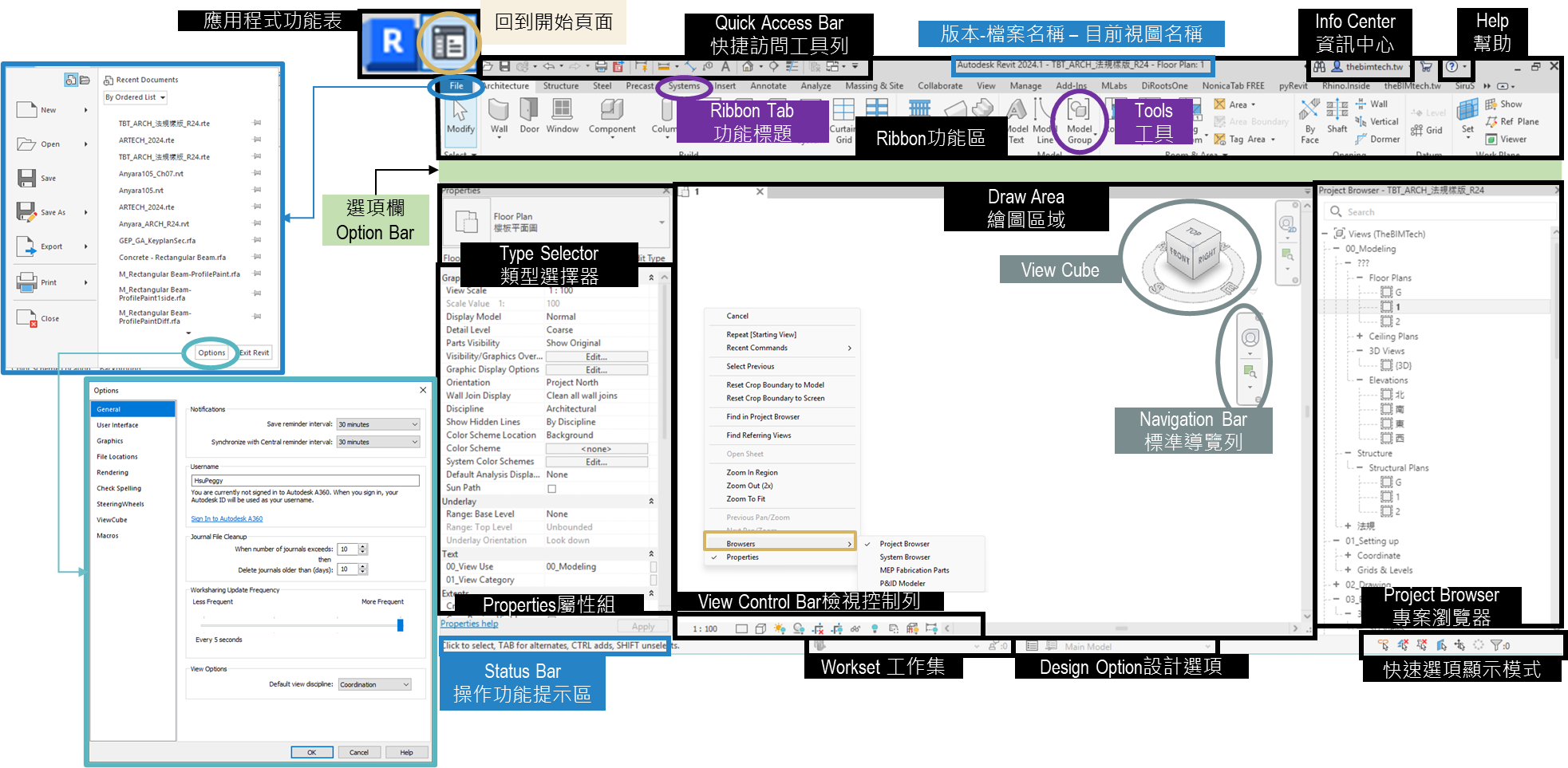

一. Revit操作介面介紹
觀念說明

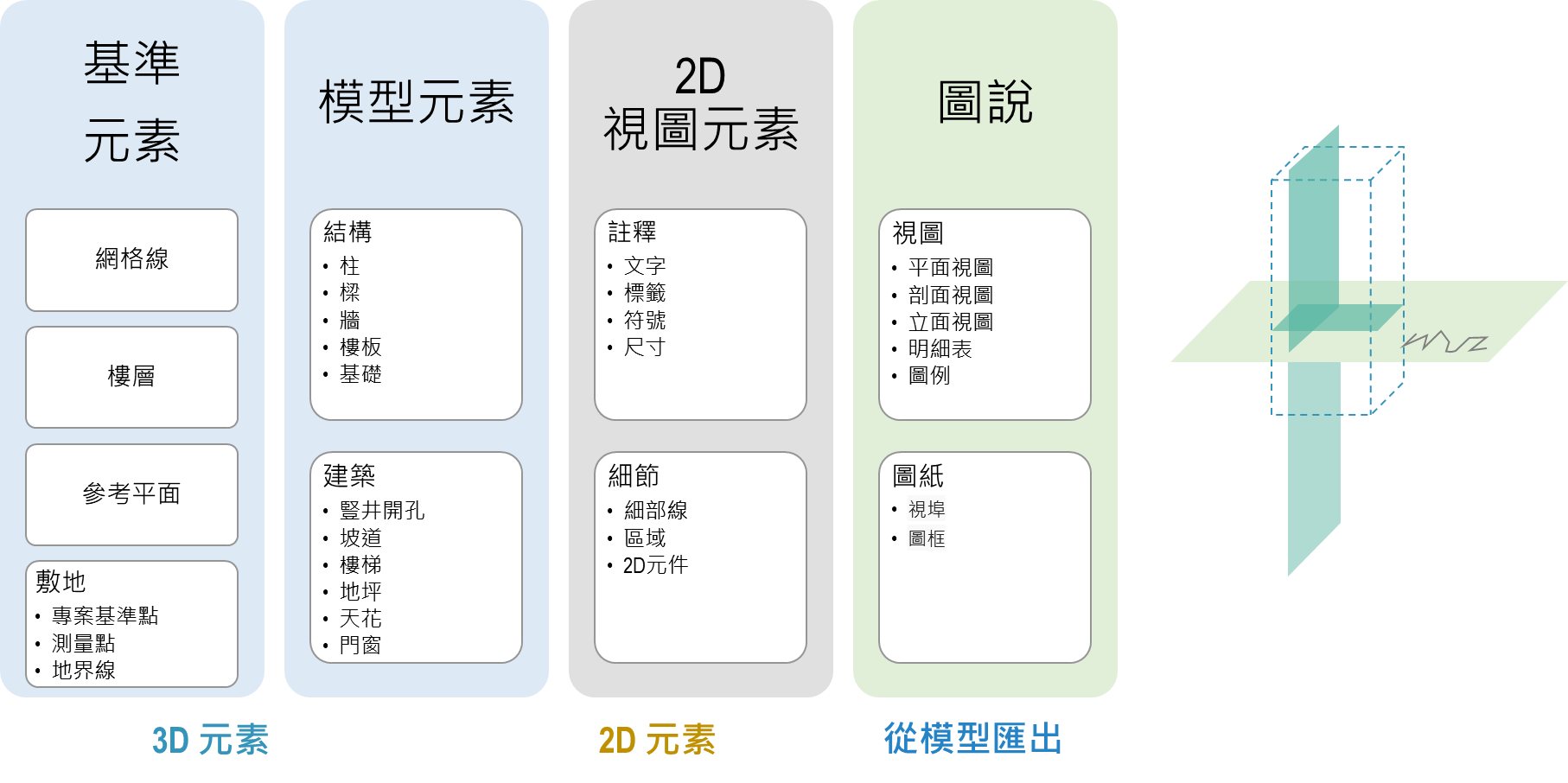

二. 元素分類表
觀念說明

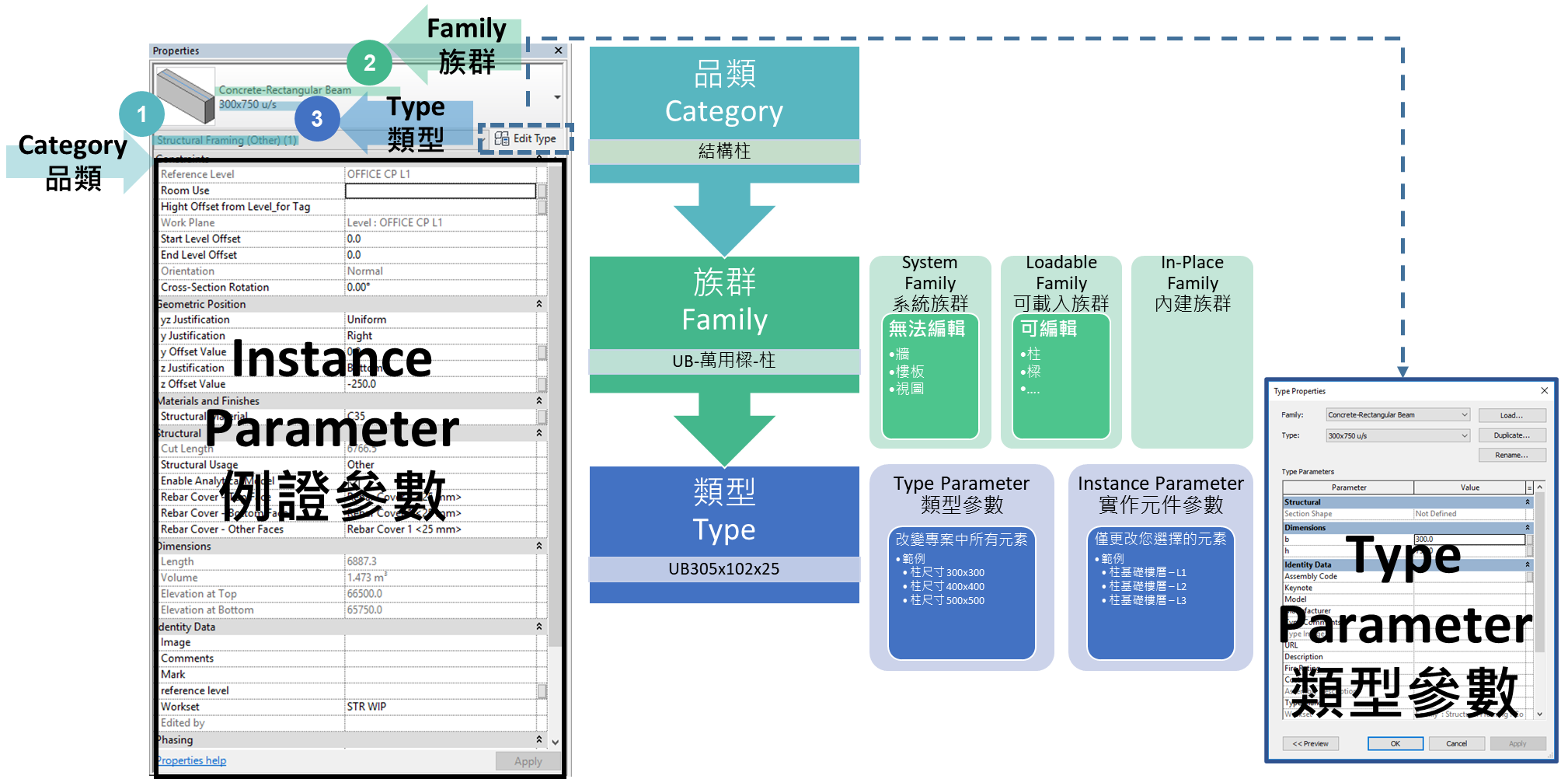

三. 元素屬性
觀念說明

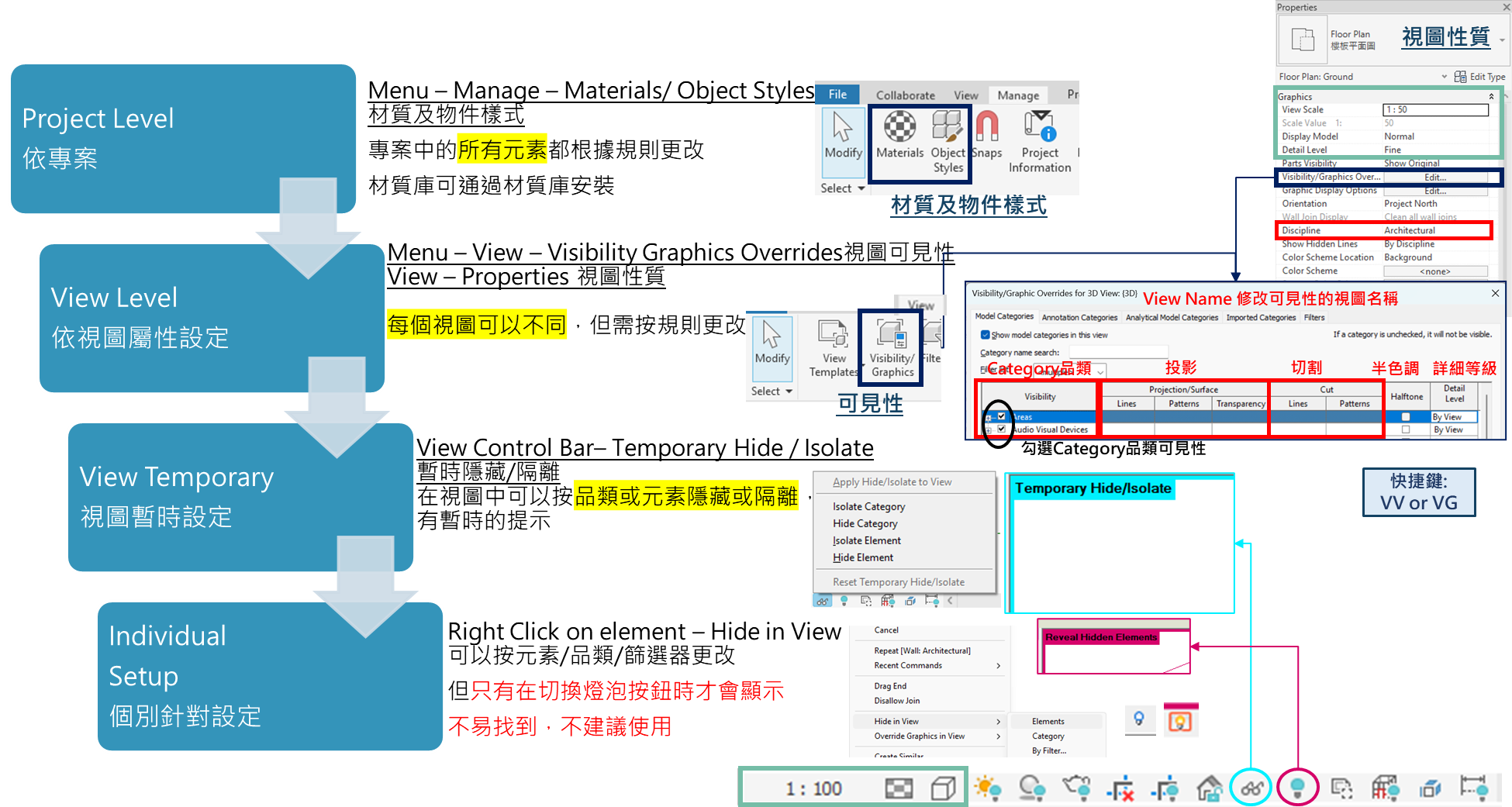

四. 視圖管理
觀念說明

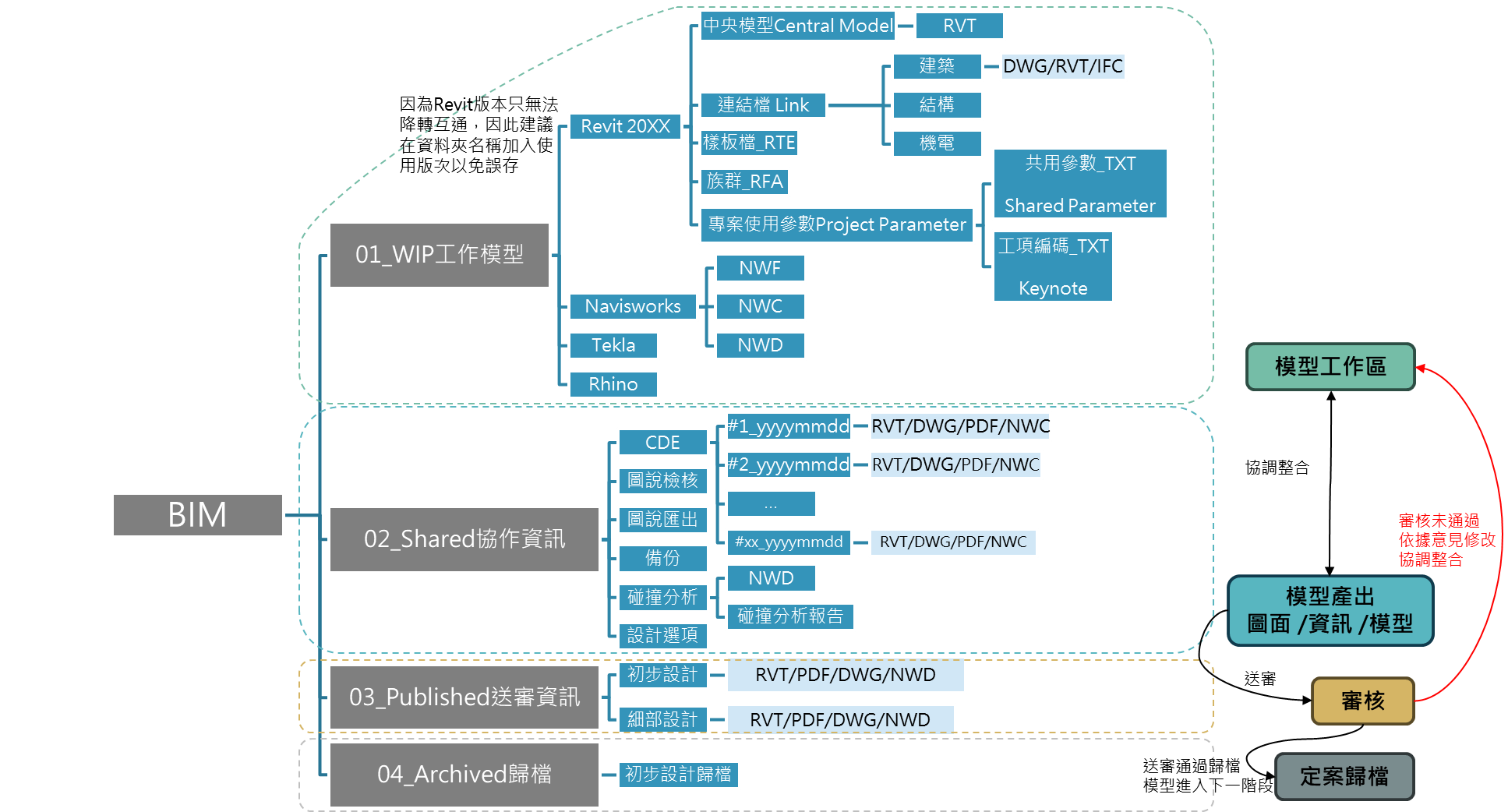

五. 檔案資料結構設計
觀念說明
重點觀念
- 階層式結構： 從介面佈局、元素分類到檔案管理，Revit 的所有核心概念都圍繞著清晰的「階層式結構」。理解這些層級關係，是從入門到精通的關鍵。
- 參數化設計： 模型中的所有元素都是由「參數」驅動的。樑的長度是一個實體參數，而所有同類型樑的斷面尺寸則是類型參數。
- 沒有圖層 (Layers)： 與 AutoCAD 不同，Revit 不使用「圖層」來控制物件的可見性。它使用的是基於「品類 (Category)」和「篩選器 (Filters)」的、更智慧的顯示控制系統。
- 版本相容性： Revit 檔案無法向下相容（例如，Revit 2024 無法開啟 Revit 2025 的檔案），且一旦升級就無法再降回舊版本。因此，在專案初期統一團隊使用的軟體版本，並在檔案命名中標示版本，是至關重要的。
- 延伸參考文件
- [延伸內容]
常見問題
Q1 如果我想改變專案中「所有」 30x75cm 樑的斷面尺寸，我應該修改「類型參數」還是「實體參數」？
A：你應該修改「類型參數 (Type Parameter)」。因為斷面尺寸是定義 30x75cm 這個「類型」的共同屬性。修改後，所有屬於此類型的樑都會同步更新。反之，如果你只想改變某一根樑的長度，那你就應該修改它的「實體參數 (Instance Parameter)」。
Q2 我不小心把「屬性 (Properties)」面板和「專案瀏覽器 (Project Browser)」關掉了，該去哪裡把它們找回來？
A：你可以前往「視圖 (View)」頁籤，在最右側找到「使用者介面 (User Interface)」的下拉選單，重新勾選「屬性 (Properties)」和「專案瀏覽器 (Project Browser)」，它們就會重新出現了。
Q3 一個 BIM 專案的資料夾中，為什麼通常會把「中央模型」、「連結檔」、「族群庫」放在不同的資料夾裡？
A：這是為了清晰的管理與權限控制。
- 中央模型 是核心檔案，需要嚴格的存取與備份管理。
- 連結檔 是外部參考，通常由不同專業團隊提供，需要有清晰的版本控制。
- 族群庫 (.rfa) 是可重複使用的元件，應該被集中管理，以確保整個團隊使用的是同一套標準元件。
將不同性質的檔案分開存放，可以讓檔案結構一目了然，並方便 IT 人員進行不同層級的權限設定。
