單元難度：★☆☆☆☆

預計學習時間：10min

前置知識：

本單元使用範例下載

目的：

學習執行一系列標準化的 BIM 模型品質檢核程序，涵蓋從檔案管理、內部組織到基準元素精度的各個方面。旨在確保專案模型在提交、交換或歸檔前，符合既定的專案標準與最佳實踐，以維持模型的健康度、一致性與可靠性。

學習目標：

  1. 了解標準化的檔案與資料夾命名/管理規則的重要性。
  2. 學習如何檢查並確保專案瀏覽器的組織架構是清晰且完整的。
  3. 掌握檢查專案基準元素（網格、樓層）是否被正確設定與鎖定的方法。
  4. 學習如何利用高精度尺寸來檢核模型幾何定位的準確性。

說明：

此單元延續了「模型檢核流程」的概念，並針對其中幾個關鍵的「一般檢查項目」提供了更具體的圖示說明與操作指引。一個高品質的 BIM 模型，不僅僅是 3D 幾何畫得正確，其背後的檔案管理架構與數據組織邏輯也同樣重要。這些看似基礎的管理工作，對於大型專案的順暢協作、效能維持以及長期維護，都起到了決定性的作用。

本教學的邏輯是從「外部管理」逐步深入到「內部管理」，最後落實到「幾何精度」的確認：

  1. 外部管理 (檔案層級)： 確保所有專案相關檔案（主力模型、連結檔）都儲存在正確的伺-服器位置，使用一致的、不含變動資訊（如日期）的命名規則，並採用「相對路徑」進行連結。這確保了團隊中任何人開啟專案時，都能正確地載入所有參考資料。
  2. 內部管理 (數據層級)： 確保模型內部的組織是清晰的。最重要的就是檢查「專案瀏覽器」，確認所有視圖都已被賦予正確的分類參數，沒有任何視圖被遺漏在「???」這個臨時分類下。
  3. 精度管理 (幾何層級)： 確保模型最根本的基準（網格與樓層）是穩固不變的（已被釘選），並且所有依賴這些基準建立的垂直元件，其定位都是高度精確的。

學習內容

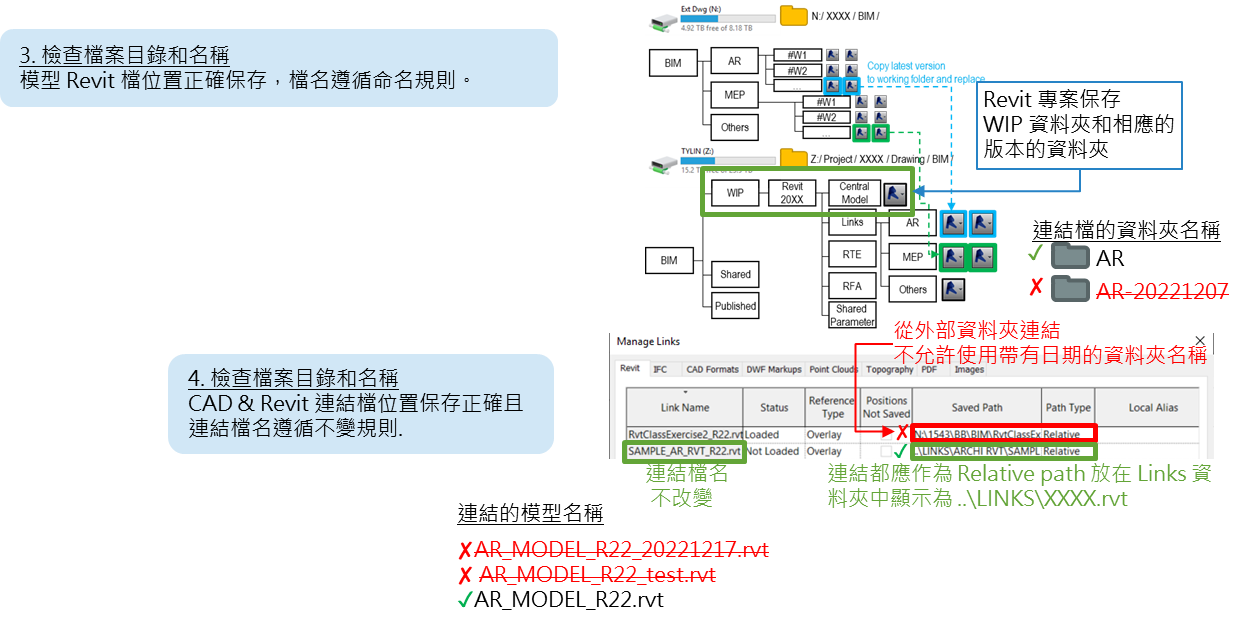

一. 一般檢查-檢查檔案目錄和名稱

Model_Review_Master_List → 第3-4項

  1. 第三項：檢查模型 Revit 檔位置正確保存，檔名遵循命名規則。
  2. 第四項：CAD & Revit 連結檔位置保存正確且連結檔名遵循不變規則。

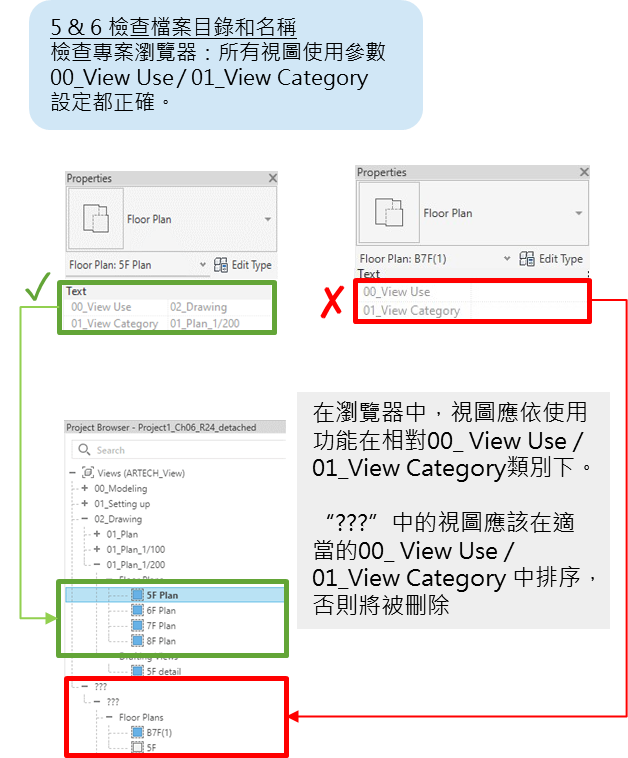

二. 一般檢查-檢查專案瀏覽器

Model_Review_Master_List → 第5-6項

  1. 第五-六項：檢查專案瀏覽器：所有視圖分類使用參數 00_View Use / 01_View Category

設定都正確。該參數是用於專案瀏覽器中之瀏覽器計畫的分類排序使用。方便使用者依自身需求分類與管理視圖。

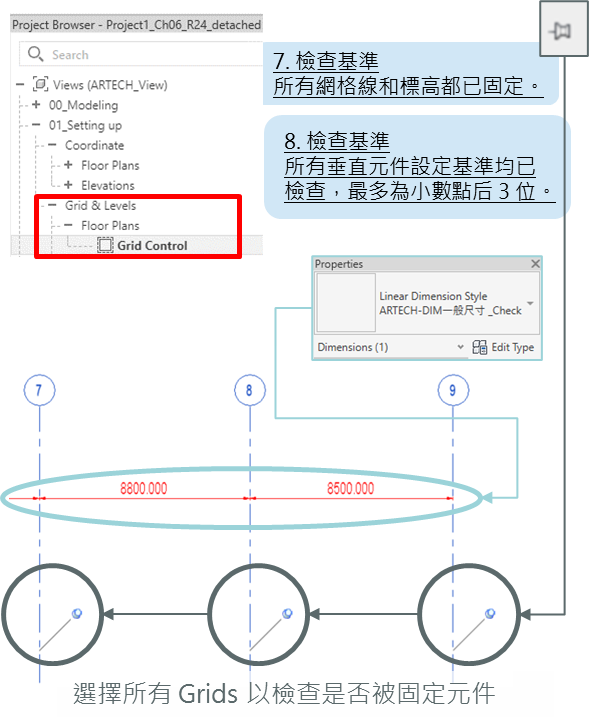

三. 一般檢查-基準檢查

Model_Review_Master_List → 第7-8項

  1. 第七-八項：範例是以從專案瀏覽器分類出在「設定」下的「柱線與樓層」的檢核用視圖中確定所有柱線和標高都被釘住且垂直樓層基準正確，小數點後三位也沒有偏差。使用者可以按照這個觀念自訂分類與名稱。


重點觀念

  • 相對路徑 vs. 絕對路徑：

- 絕對路徑 (Absolute Path)： 包含完整的磁碟機代號與資料夾路徑（例如 C:\Users\Admin\Desktop\project.rvt）。當檔案被移動或在另一台電腦上開啟時，此路徑很可能會失效。

- 相對路徑 (Relative Path)： 只記錄相對於主模型檔案的位置（例如 ..\Links\structure.rvt）。只要主模型與 Links 資料夾的相對位置不變，即使整個專案被複製到不同的磁碟機，連結依然有效。在團隊協作中，建議使用相對路徑。

  • 檔案命名的穩定性： 連結檔案的名稱是 BIM 軟體識別它的主要依據之一。頻繁變更檔名會導致所有團隊成員的連結中斷，需要手動重新載入，嚴重影響協作效率。應建立一套版本控制機制，確保用於正式連結的檔案名稱是恆定不變的。
  • 專案瀏覽器的整潔度 = 專案的健康度： 一個混亂的、充滿「???」視圖的專案瀏覽器，通常反映了專案管理的缺失。保持瀏覽器的井然有序，是確保團隊成員能快速找到正確資訊、避免在錯誤視圖上工作的基礎。
  • 看不見的魔鬼 — 精度誤差： 在 BIM 這種高度依賴精確幾何的環境中，即使是小數點後幾位的微小誤差，也可能在模型中累積，導致後續尺寸標註不準、元件無法對齊等問題。定期使用高精度尺寸進行抽檢，是確保模型幾何品質的重要手段。
  • 延伸參考文件

- [延伸內容]

常見問題

Q1 為什麼不建議使用帶有日期的資料夾名稱（如 AR-20221207）來放置連結檔案？

A：因為日期是變動的。如果下週建築師提供了更新版的模型，並將其放在一個新的日期資料夾 AR-20221214 中，那麼所有連結到舊日期資料夾的檔案都會失效。更好的做法是，有一個固定的、不含日期的連結資料夾（如 AR），更新檔案時，直接用新版檔案覆蓋掉舊版檔案（同時在後台做好版本備份）。這樣可以確保連結路徑的穩定性。

Q2 如果我在專案瀏覽器中發現很多我不知道用途的視圖被歸在「???」底下，最安全的處理方式是什麼？

A：最安全的處理方式是溝通。首先，你不應該擅自刪除它們，因為它們可能是其他團隊成員建立的臨時工作視圖。你應該：

  1. 檢查這些視圖的屬性，看看是否能從名稱或設定中判斷其用途。
  2. 與團隊成員溝通，詢問這些視圖是否仍在使用。
  3. 如果是必要的工作視圖，請建立者為其設定正確的分類參數。
  4. 如果確認是已不再需要的廢棄視圖，則可以將其刪除，以保持專案的整潔。

Q3 為什麼需要特別檢查網格線是否被「釘選」？手動不小心移動它的機率很高嗎？

A：機率比想像中要高。在複雜的視圖中，當使用者試圖框選其他元件時，很容易不小心選到並輕微拖曳到網格線，產生一個難以察覺的微小位移。由於網格線是所有定位的基礎，這樣一個小失誤可能會導致後續放置的數十根柱子全部偏位。因此，在基準佈局完成後，第一時間將所有網格線和樓層線「釘選」，是一個至關重要的、能避免災難性錯誤的標準操作程序。
