單元難度：★★☆☆☆

預計學習時間：10min

前置知識：

本單元使用範例下載

目的：

學習如何利用「工作集」來精確控制模型元素在不同情境下的「可見性」與「載入狀態」。旨在優化大型、複雜專案的電腦效能，並為不同專業、不同任務的使用者，建立一個簡潔、專注的工作視圖環境。

學習目標：

  1. 理解工作集的兩種可見性控制層級：「全域載入/卸載」與「單一視圖可見性」。
  2. 學習如何在開啟專案時，選擇性地載入特定的工作集，以加速檔案開啟速度。
  3. 掌握如何將連結模型 (Linked Models) 放置到專屬的工作集中，以便進行高效的管理。
  4. 了解「在所有視圖中可見」與單一視圖的「可見性/圖形取代」之間的優先級關係。

說明：

此單元的教學邏輯是將「工作集」從一個單純的「權限管理」工具，提升為一個強大的「效能與顯示管理」工具。在大型專案中，一次性載入所有模型（包含數十個連結檔）會對電腦造成巨大負擔。工作集的可見性控制提供了完美的解決方案。

其核心概念是區分「載入 (Load)」與「可見 (Visible)」：

  1. 載入/卸載 (Opened/Closed)： 這是全域性的、針對電腦記憶體的控制。在「工作集」主對話框中，你可以將一個工作集設為「關閉 (Closed)」。這意味著這個工作集中的所有元素將會從你電腦的記憶體中被完全卸載，它們在任何視圖中都絕對不可見。這個操作能最有效地提升效能，特別是在開啟專案時，可以選擇只載入必要的工作集。
  2. 可見/隱藏 (Visible/Hidden)： 這是視圖特定的、針對圖面顯示的控制。即使一個工作集已經被「載入」到記憶體中，你仍然可以在某個特定的視圖中，透過「可見性/圖形取代 (Visibility/Graphics Overrides, VG)」的設定，將其設為「隱藏」。這只是改變了它在這個視圖中的顯示狀態，並不會將其從記憶體中卸載。

透過這兩層控制的組合，使用者可以達到極高的彈性：先載入所有可能需要用到的工作集，然後再根據不同圖紙的需求，在各個視圖中精細地控制哪些工作集需要被看見。

學習內容

一. 工作集的載入/可見性

選單 → 協同合作頁籤 → 管理協同合作功能區 → 工作集功能

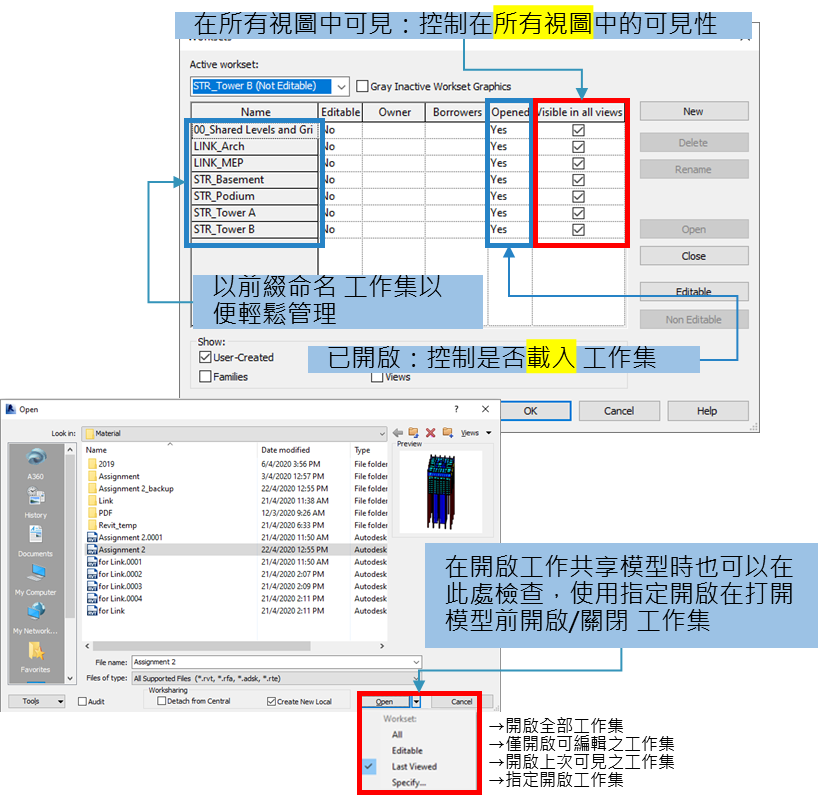

  1. 在工作集設定中可以設定工作集是否載入及在所有視圖中的可見性。此舉會影響模型在記憶體中的佔用狀況。不載入則不吃記憶體。
  2. 在開啟本機端模型時也可以點選開啟旁的下拉選單，設定開啟工作集的方式，以彈性應對電腦效能的問題。

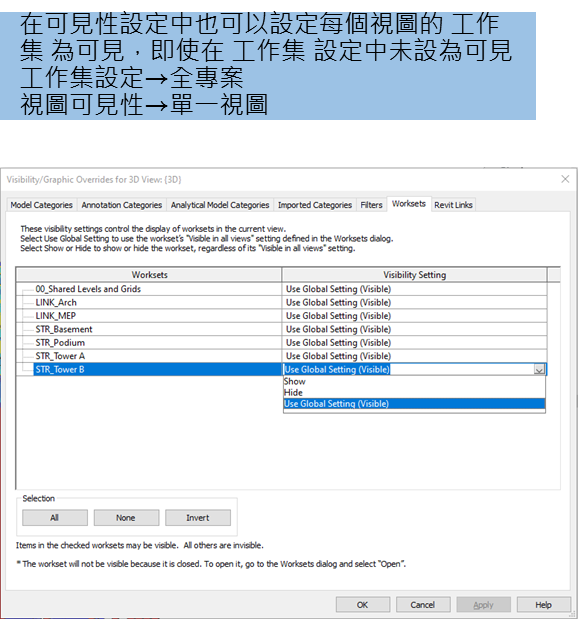

  1. 至於工作集可見性。則是控制各工作集在特定視圖中的顯示或隱藏狀態。使用者可針對不同視圖設定不同的工作集可見性，依需求顯示或隱藏特定系統或區域的模型元素。這功能可透過「可見性/圖形取代」或視圖屬性設定，有助於減少視覺干擾，專注於特定設計任務。


二. 管理有建立工作集的個別連結模型之載入

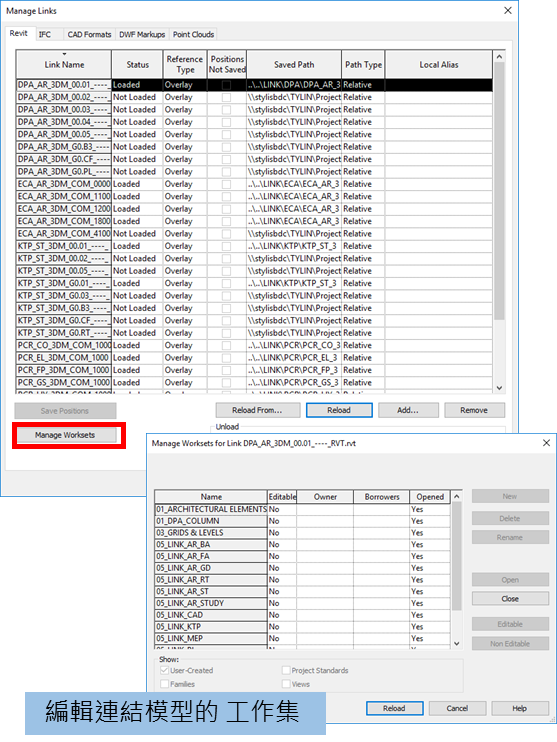

選單 → 插入頁籤 → 連結功能區 → 管理連結功能 → 管理工作集

  1. 連結模型若有工作集設定，可以管理連結內的管理工作集去設定連結模型的工作集。


重點觀念

  • 「載入 (Opened)」是「可見 (Visible)」的前提： 一個工作集必須先被「載入」(Opened = "Yes")，才有可能在任何視圖中被看見。如果一個工作集是「關閉」的 (Opened = "No")，那麼無論你在 VG 設定中如何將其設為「顯示」，它都絕對不會出現。
  • 命名規則的重要性： 為工作集建立清晰、一致的命名規則（例如，所有連結模型的工作集都以 LINK_ 作為前綴），可以讓團隊成員在大量的列表中快速識別和管理，是高效協作的基礎。
  • 雙重效能優化：

1. 專案開啟時： 透過「指定...」開啟工作集，是第一次優化。

2. 管理連結檔時： 透過「管理連結」→「管理工作集」，可以進一步卸載連結檔內部你不需要的部份（例如，機電模型中的電力系統工作集），這是第二次、更精細的優化。

  • 延伸參考文件

- [延伸內容]

常見問題

Q1 我的專案有很多連結檔案，導致我每次開啟專案時都很慢，該怎麼辦？

A：你應該利用工作集來管理這些連結檔：

  1. 為每個主要的連結檔案建立一個專屬的工作集（例如 LINK_結構、LINK_機電）。
  2. 將每個連結檔指派到對應的工作集中。
  3. 下次開啟專案時，使用「開啟」→「指定... (Specify...)」的方式。
  4. 在工作集列表中，只勾選你當前工作必要的核心工作集（例如你自己的專業工作集和 00_Shared Levels and Grids），將所有 LINK_ 開頭的工作集保持關閉。
  5. 這樣可以大幅加速檔案的開啟速度。進入專案後，若有需要，再從「工作集」對話框中單獨開啟需要的連結即可。

Q2 為何我在某個視圖的「可見性/圖形 (VG)」設定中，將一個工作集設為「顯示 (Show)」，但仍然無法在畫面中看到該工作集的內容？

A：最可能的原因是，這個工作集雖然在此視圖中被設為「可見」，但它在全域的狀態是「關閉 (Closed)」的，也就是它根本沒有被載入到你電腦的記憶體中。請前往「協同合作」→「工作集」主對話框，檢查並確保該工作集的「已開啟 (Opened)」欄位為 "Yes"。

Q3 「關閉工作集」和在 VG 中「關閉品類的可見性」有什麼不同？

A：兩者在效能上的影響完全不同：

  • 關閉工作集： 會將工作集中的所有元素從電腦記憶體中卸載，能顯著提升模型效能，但這些元素在所有視圖中都將不可見。
  • 在 VG 中關閉品類： 只是在當前視圖中不顯示這些元素，它們仍然載入在記憶體中，對整體模型效能沒有提升。
