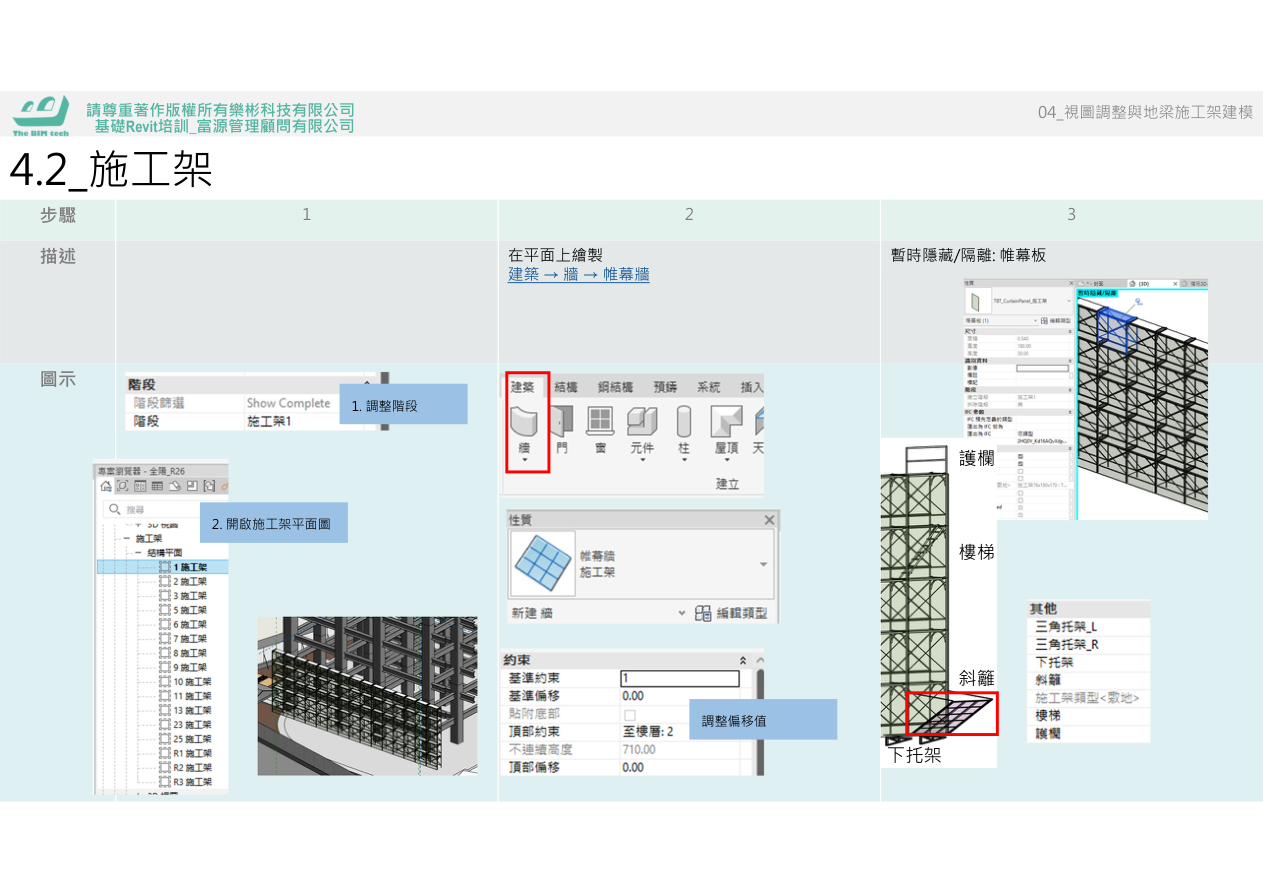

地下結構的施工架和地梁是基礎工程中最複雜的部分，BIM 建模可以有效確認施工可行性與材料數量。
地梁建模的挑戰
地梁（Grade Beam）是連接基礎的水平結構構件，在 Revit 中的建模有幾個特有的挑戰。
主要挑戰：
- 埋設深度變化：地梁頂面不一定在同一高程，需要精確設定每段梁的偏移值
- 與基礎的連接：確認地梁與樁頭（Pile Cap）或獨立基腳（Footing）的幾何關係
- 開口與穿越：機電管線穿越地梁的套管預留位置必須準確建模
Revit 中的地梁建模步驟
建議工作流程：
- 設定基準面：建立基礎層（Foundation Level）作為地梁建模的參考基準
- 匯入結構平面：確認結構技師提供的地梁配置圖已正確對齊
- 建立梁元件：使用「結構框架 → 梁」工具，選擇適當的梁截面族群
- 調整高程：每段梁的「起點高程偏移」和「終點高程偏移」分別設定
- 連接點確認：使用 Revit「梁/柱連接」功能確認結構接頭正確
