單元難度：★★☆☆☆
預計學習時間：30min
前置知識：
本單元使用範例下載
目的：
了解一個典型的 BIM 專案，從啟動到結束，其人力資源投入的變化趨勢，以及一個標準化的、從無到有的完整 BIM 工作流程所包含的主要階段與任務。
學習目標：
- 理解 BIM 專案在不同階段（初步設計、細部設計、施工）的人力需求特點。
- 了解不同角色（如專案設計 BIM 工程師、專案支援 BIM 工程師）在專案中的投入時機。
- 掌握 BIM 工作流程的核心循環：「建模 → 產出圖說 → 更新模型 → 圖紙連動更新」。
- 概覽一個完整 BIM 專案從「專案起始」到「圖紙生成與匯出」的八大核心流程模組。
說明：
此單元的教學邏輯是從「人」與「時間」的宏觀角度，描繪 BIM 專案的生命週期與作業流程。

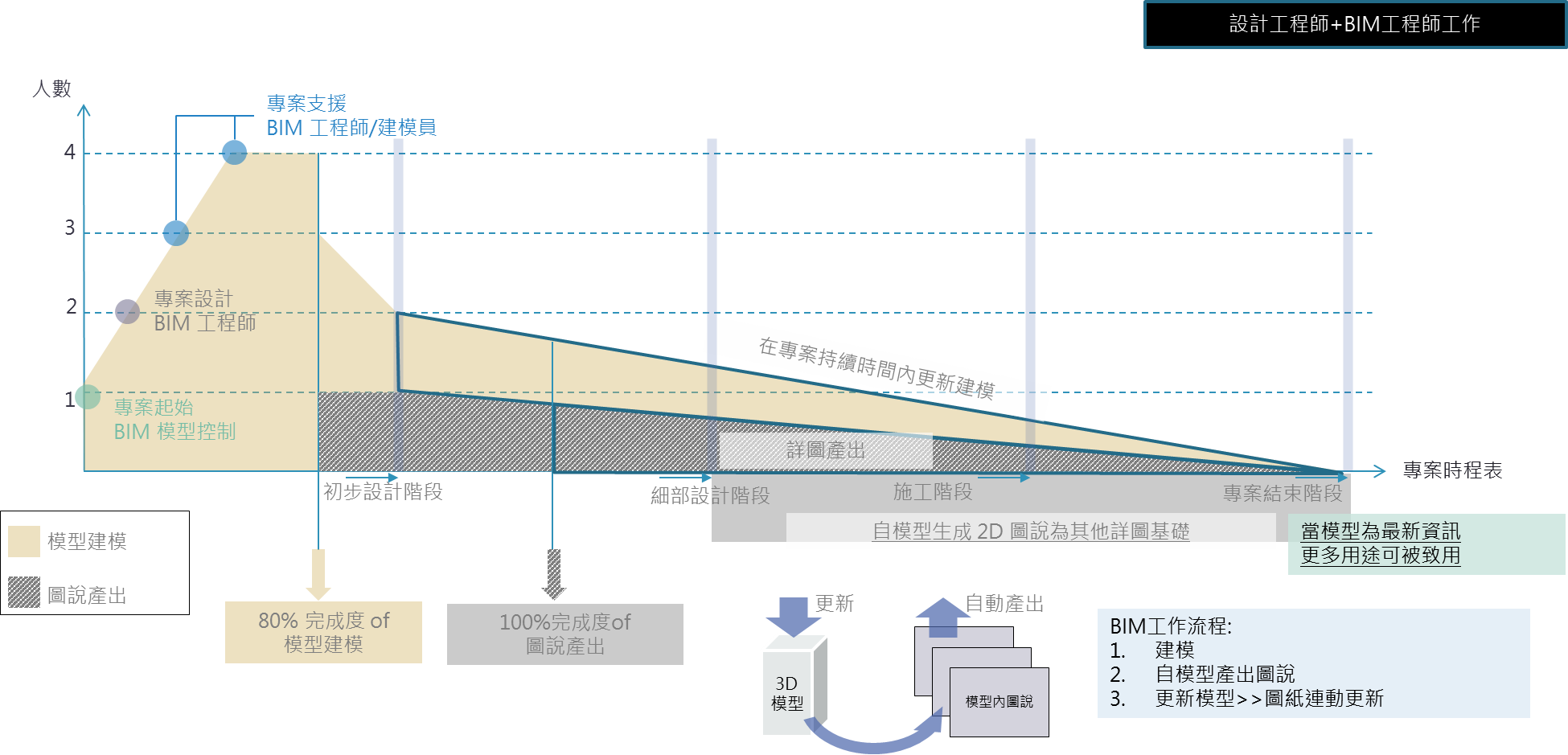

第一部分 (人力需求圖) 呈現了一個關鍵的 BIM 專案管理概念：工作前置 (Front-loading)。從圖中可以看出，BIM 專案在「初步設計階段」就需要投入大量的人力來進行「模型建模」。這個階段的建模完成度（例如達到 80%）遠高於傳統 2D 工作流程。雖然前期投入較高，但這樣做的目的是為了在設計的更早階段，就建立一個資訊完整的數位基礎。一旦模型建立完成，後續的「圖說產出」就能夠大量地「自動產出」。在後續的細部設計與施工階段，主要的工作就從「大量新建」轉變為對既有模型的「持續更新與維護」。

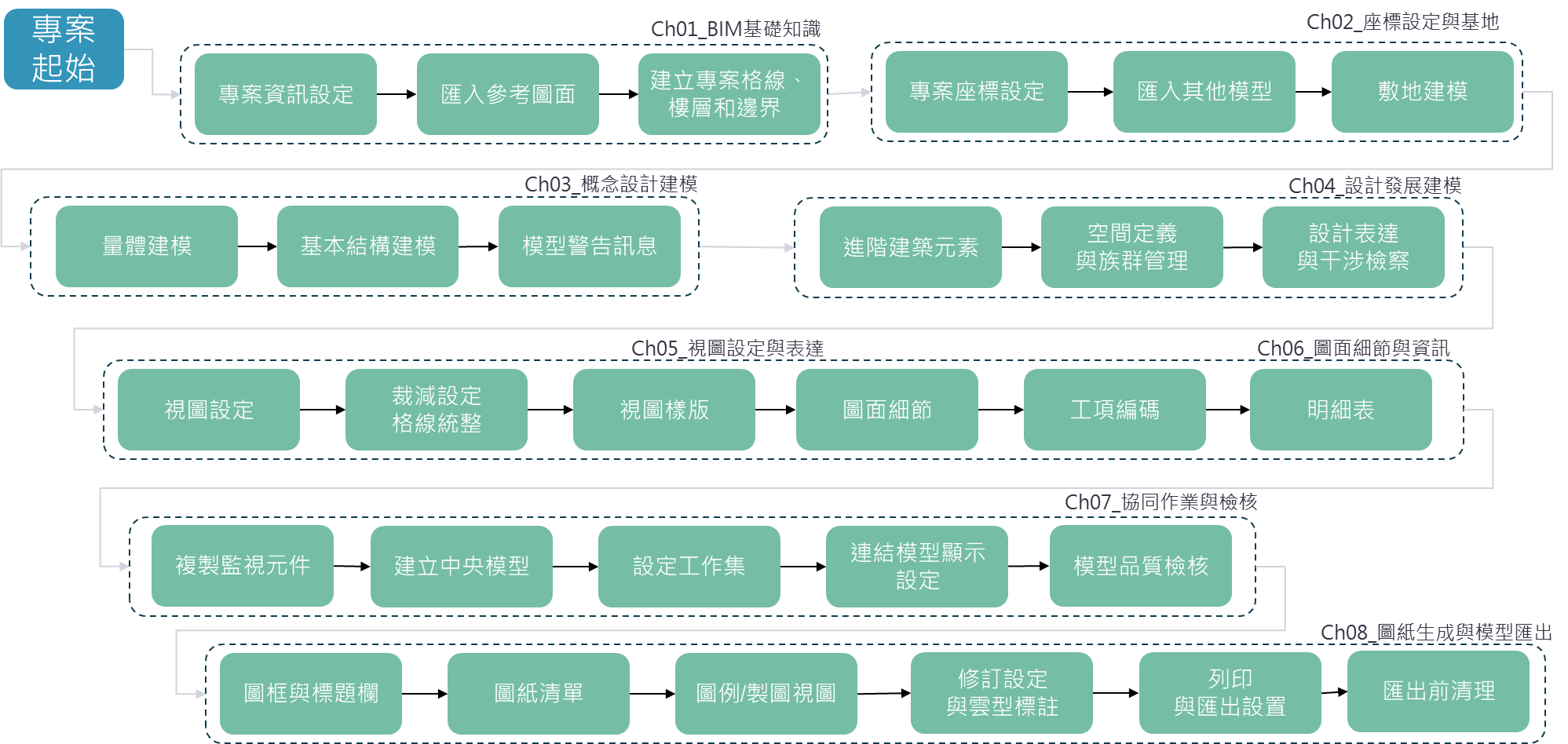

第二部分 (工作流程圖) 則將整個 BIM 專案的操作，拆解為一個標準化的、模組化的「標準作業程序 (SOP)」。這個流程圖清楚地展示了從專案最初的設定，到最終圖紙匯出的所有關鍵步驟。它不僅是一個操作指南，更體現了 BIM 工作的邏輯性：先建立基礎框架（Ch01-02），再發展設計內容（Ch03-04），接著精鍊圖面表達（Ch05-06），然後進入團隊協作與品質檢核（Ch07），最後完成交付成果（Ch08）。遵循這樣一個結構化的流程，是確保 BIM 專案品質與效率的根本。
學習內容
一. 專案工作模式
觀念說明
二. 專案工作流程
觀念說明
重點觀念
- 前置作業 (Front-Loading)： BIM 專案將大量的工作和決策集中在設計前期。這種「前期投入、後期收穫」的模式，雖然初期成本較高，但能有效減少施工階段因設計錯誤或協調不良所導致的昂貴變更，從而降低專案總成本。
- 模型是所有資訊的唯一來源 (Single Source of Truth)： 整個工作流程的核心是維護一個統一的、最新的中央模型。所有的圖說、明細表都只是這個模型的不同「視圖」。這徹底解決了傳統 2D 作業中，因修改 A 圖卻忘記修改 B 圖而導致的圖紙不一致問題。
- 模組化與標準化流程： 一個成熟的 BIM 工作流程應該是模組化且標準化的。圖中所示的八大流程模組，幾乎涵蓋了所有建築專案都會經歷的步驟。建立這樣一套 SOP，有助於團隊成員之間的協作，也方便新進人員快速上手。
- 不同角色的分工：
- 專案設計 BIM 工程師： 利用 BIM 工具進行設計決策、解決空間問題，並負責模型的整體發展。
- 專案支援 BIM 工程師/建模員： 專注於根據工程師的規劃，高效、準確地完成模型的建構與圖說的產出。
- BIM 模型控制： 通常由 BIM 經理或資深工程師擔任，負責專案初期的框架設定、標準制定，以及在過程中進行品質控管。
- 延伸參考文件
- [延伸內容]
常見問題
Q1 根據人力需求圖，為什麼在「初步設計階段」之後，所需的人數會顯著下降？
A：因為在 BIM 工作模式下，「初步設計階段」不僅僅是畫草圖，而是已經完成了大部分的核心建模工作（例如 80%）。一旦這個資訊豐富的 3D 模型基礎被建立起來，後續的「圖說產出」就可以大量地自動化生成。因此，到了「細部設計」和「施工」階段，就不再需要大量人力從頭開始繪製詳圖，而是轉變為較少的人力，專注於對既有模型進行「更新」和「維護」，所以總體投入人力會下降。
Q2 流程圖中「更新模型 >> 圖紙連動更新」這個循環，體現了 BIM 相比傳統 CAD 的最大優勢是什麼？
A：體現了資訊的自動化與一致性。在傳統 CAD 中，如果你在平面圖上移動了一扇窗，你必須手動去修改所有相關的立面圖、剖面圖、窗戶詳圖以及窗戶數量表，這個過程非常繁瑣且極易出錯。而在 BIM 中，你只需要在 3D 模型或任何一個視圖中移動那扇窗，所有與之關聯的平面圖、立面圖、剖面圖、詳圖以及窗戶明細表，都會自動、即時地更新，確保了整個專案所有圖說資訊的絕對一致性。
Q3 為什麼「Ch07_協同作業與檢核」會被放在「Ch08_圖紙生成與模型匯出」之前？
A：這個順序體現了品質控管的邏輯：先檢核，後交付。在正式產出圖紙或將模型匯出給其他合作夥伴之前，必須先進行一系列的內部品質檢核（如模型品質檢查、跨專業協調、碰撞檢查等），以確保要交付出去的成果是正確且符合標準的。如果在圖紙都已經生成、匯出之後才發現模型有根本性的錯誤，將會導致大量的返工。因此，協同作業與品質檢核是圖紙生成前一個至關重要的「守門」環節。
