單元難度：★★☆☆☆
預計學習時間：30min
前置知識：
本單元使用範例下載
目的：
建立對建築資訊塑模 (Building Information Modeling, BIM) 的基礎認知，包括其核心定義、發展脈絡、在專案生命週期中的應用，以及相關的重要術語與標準。
學習目標：
- 從發展脈絡理解BIM本質並嘗試用一句話形容BIM
- 理解來自不同權威機構（Wikipedia、BIM 之父 Chuck Eastman、ISO 19650）對 BIM 的定義。
- 了解 BIM 技術從 CAD 演變至今的發展歷程。
- 掌握 BIM 在專案從規劃設計到營運維護各階段的應用概念。

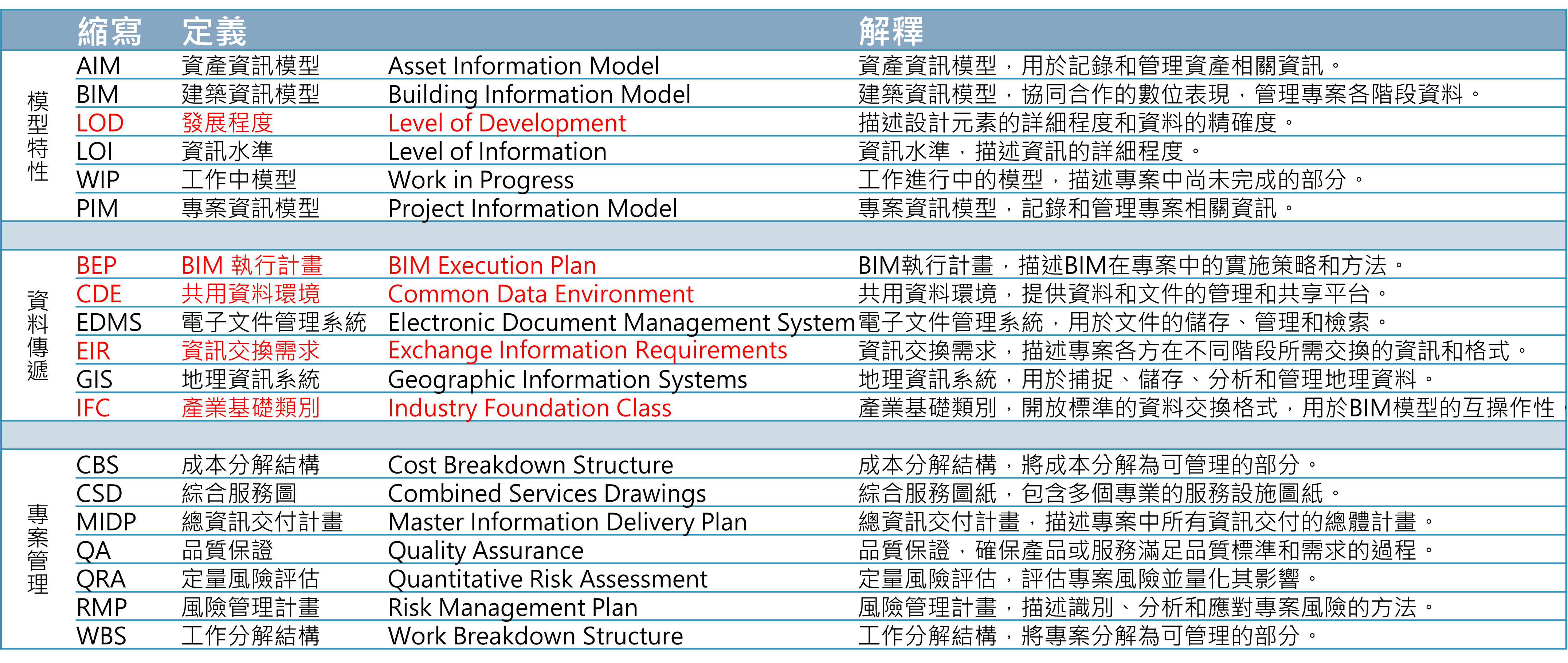

- 認識 BIM 流程中常見的縮寫詞彙及其解釋。
- 理解 BIM 成熟度模型與 LOD (Level of Development) 的概念。
說明：
此單元的教學邏輯是從宏觀到微觀，全面性地介紹「什麼是 BIM」。它不僅僅是一個 3D 建模軟體，而是一個流程 (Process)、一種方法論 (Methodology)，以及一個數位化的資訊管理平台。
教學內容首先從多個角度切入 BIM 的定義，強調其「資訊」的核心價值。接著，透過發展脈絡圖，說明 BIM 是如何從傳統 2D CAD 的基礎上，逐步整合 3D、資訊模型 (IM) 與物件導向 (OO) 的概念演變而來，並指出建築業生產力相對落後的現況，凸顯 BIM 帶來的潛在價值。
而後，單元內容進一步闡述了 BIM 的多維度應用的可能性，從 3D 視覺化，到結合時間參數的 4D 施工模擬、結合成本參數的 5D 預算分析，最終到整合竣工資訊的 6D 營運維護。最後，介紹了衡量 BIM 模型精細度的國際標準 LOD (Level of Development)，以及一系列在 BIM 執行計畫 (BEP) 和國際標準 (ISO 19650) 中常見的關鍵縮寫詞彙，為深入學習 BIM 的實務操作打下理論基礎。
學習內容

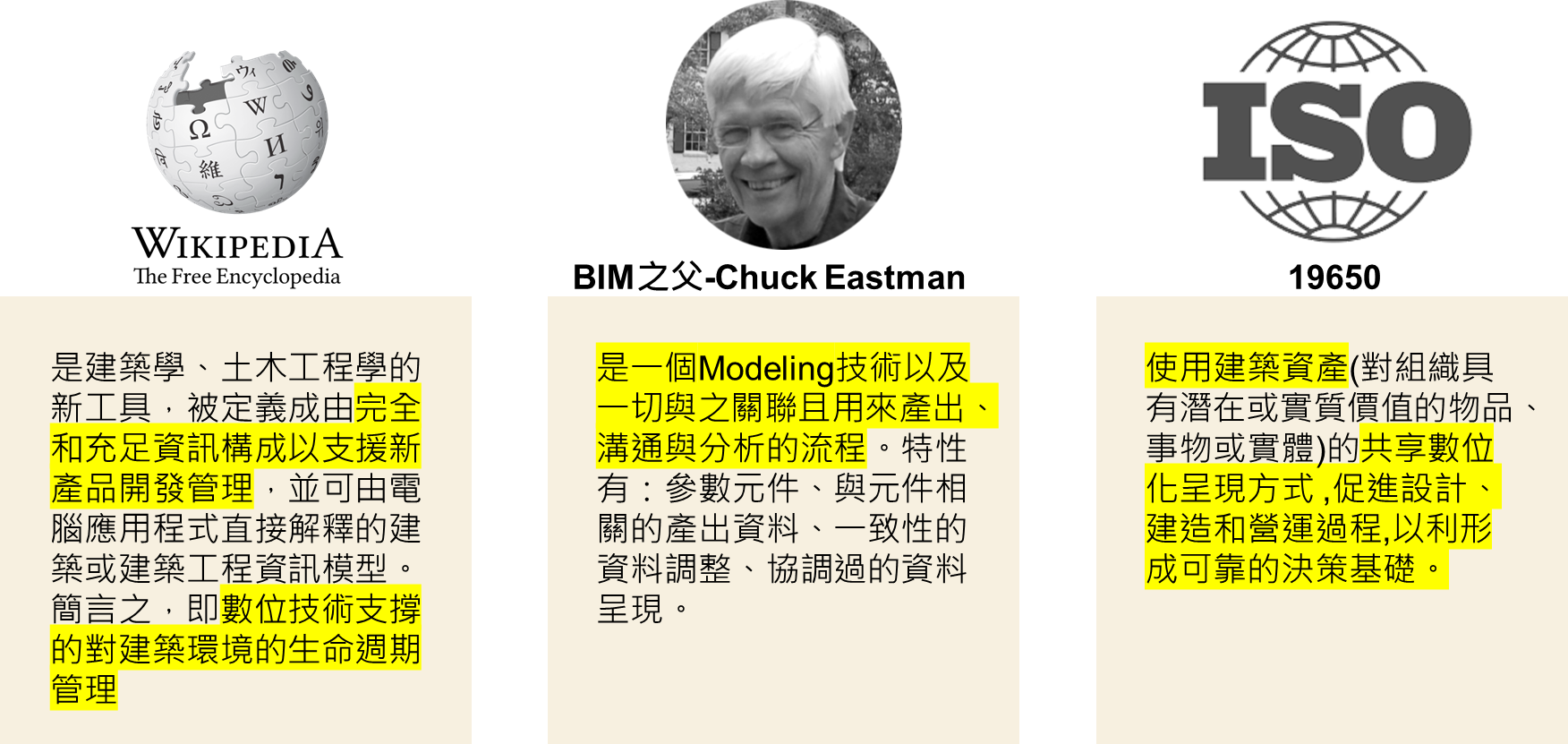

一. BIM的定義
觀念說明

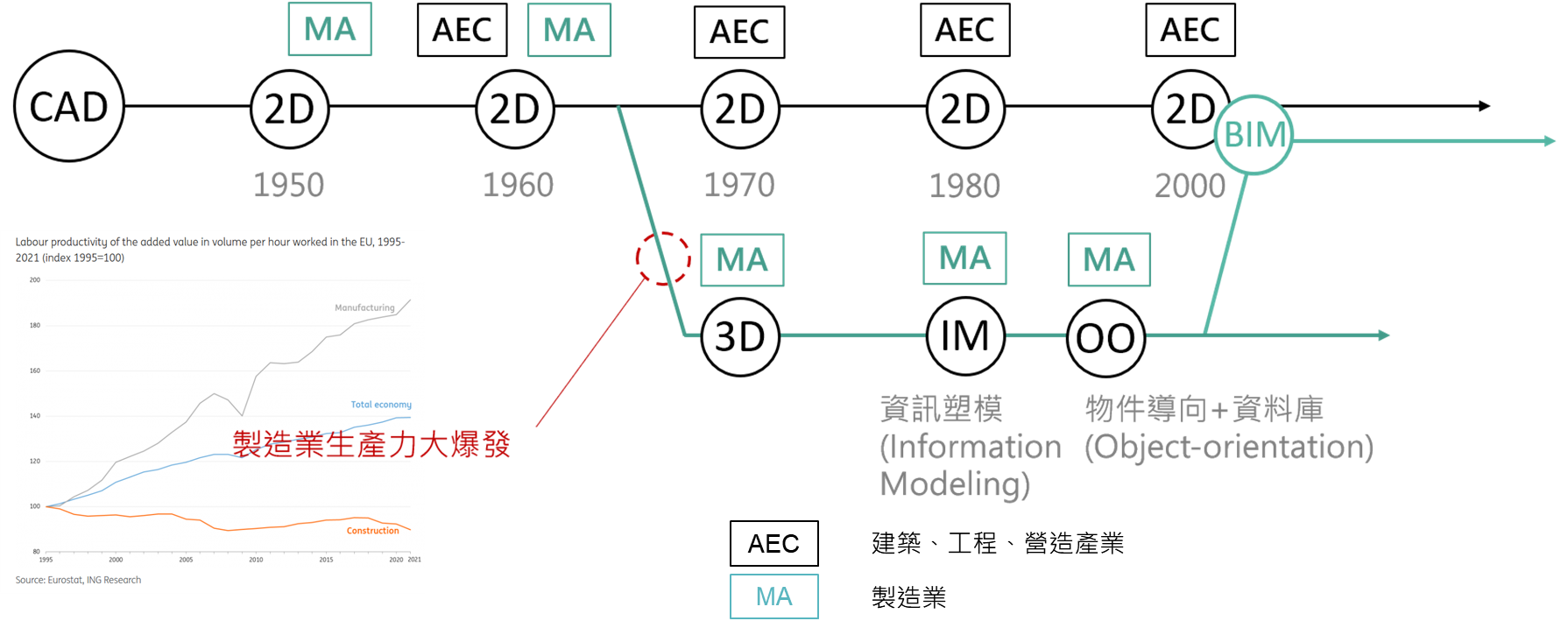

二. 從BIM的發展脈絡了解BIM
觀念說明

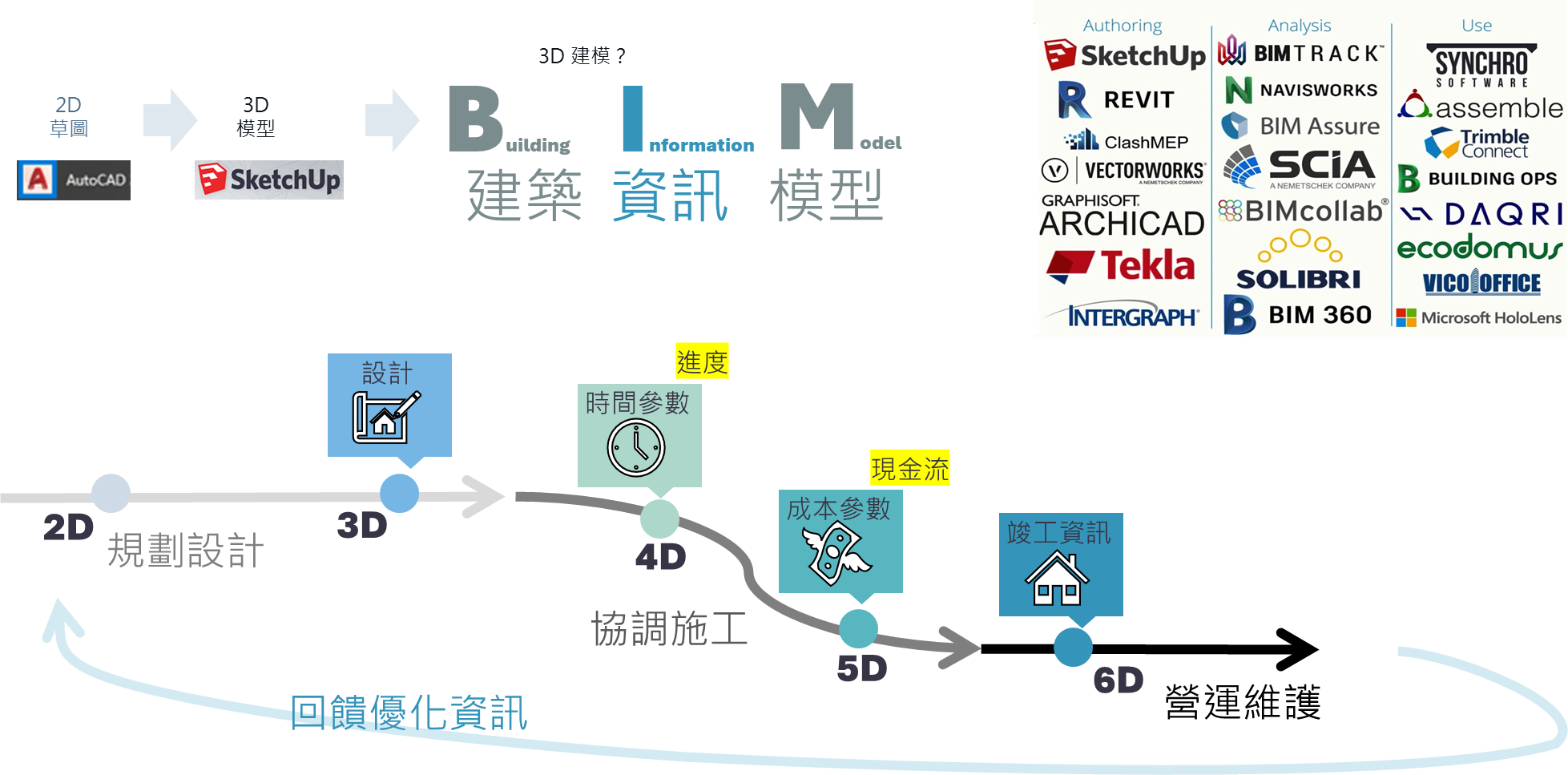

三. 甚麼是BIM？
觀念說明

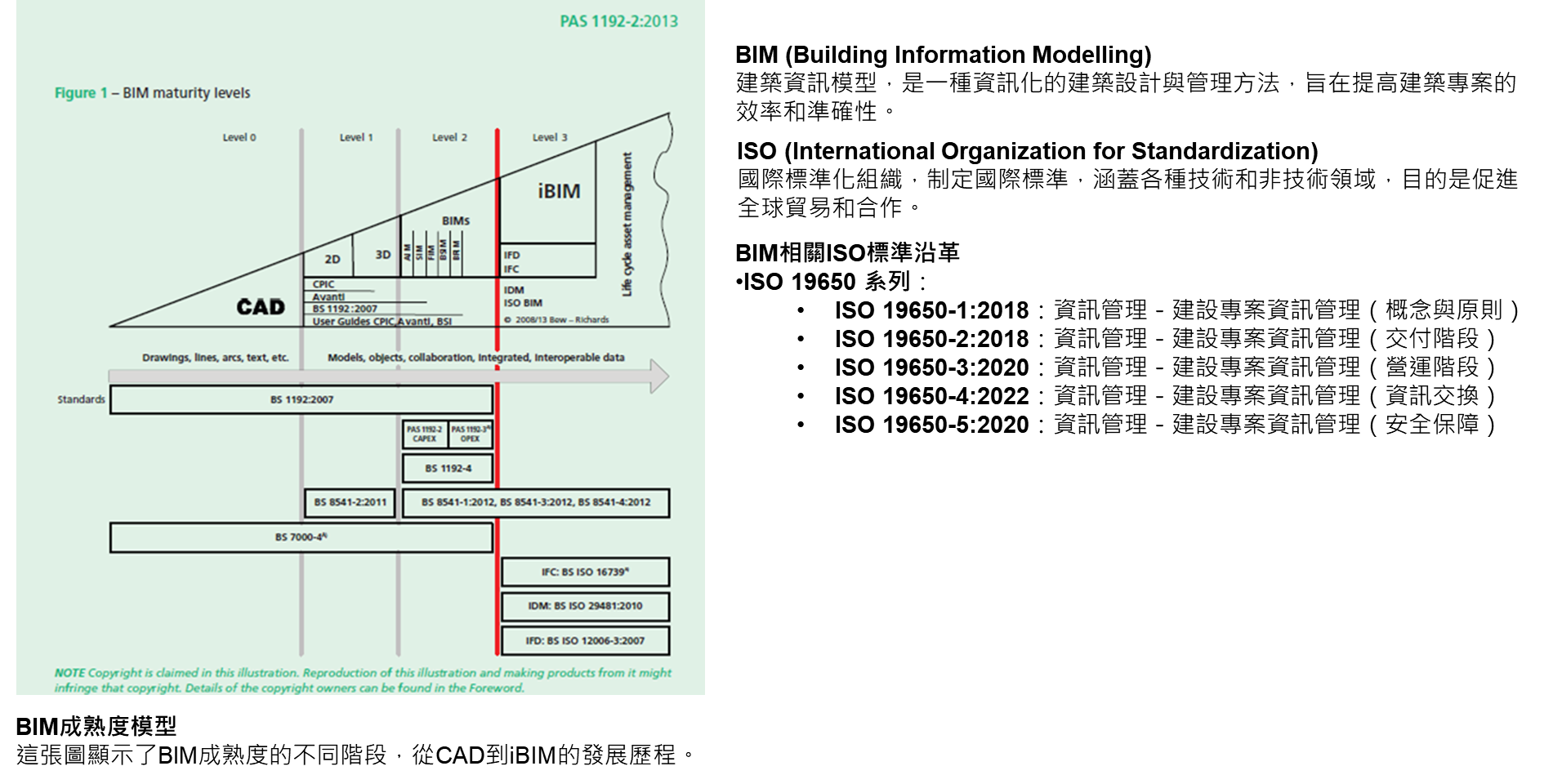

四. BIM的成熟度與標準規範
觀念說明
五. CAD TO BIM-常見的三種不適應症狀
觀念說明

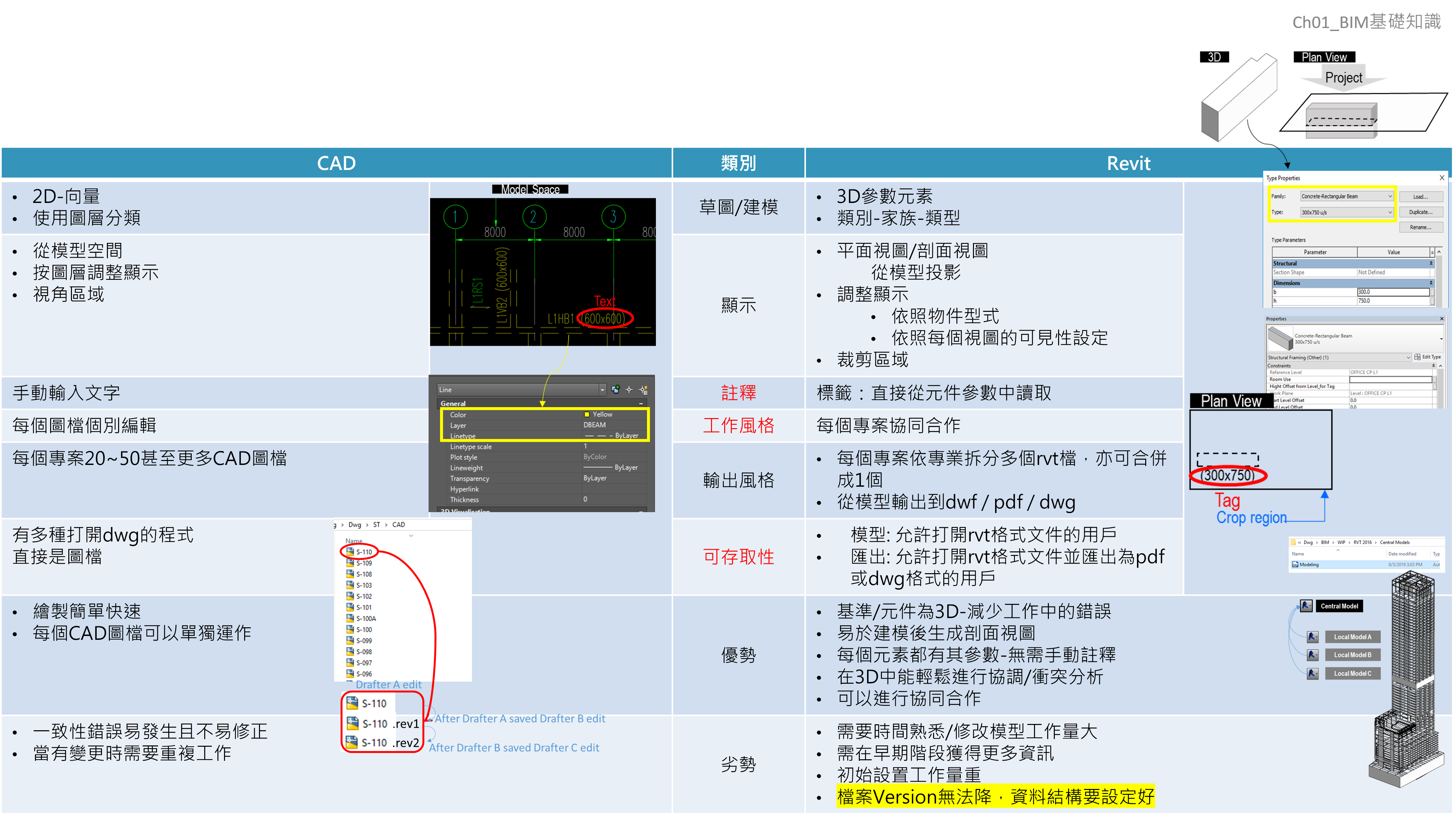

六. CAD v.s. Revit-操作風格比較
觀念說明

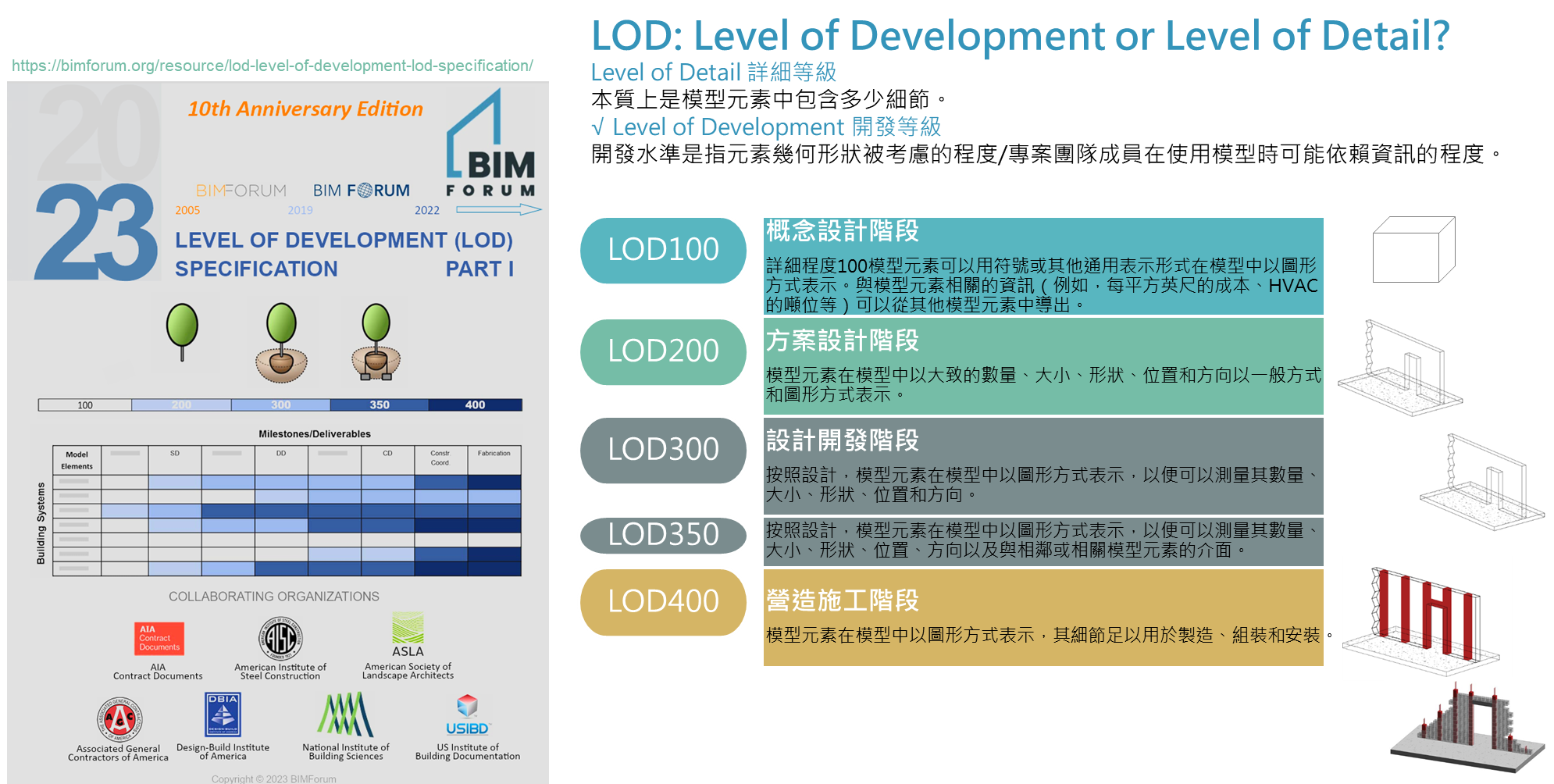

七. LOD是什麼?
觀念說明
重點觀念
- BIM is a Process, not a Software： BIM 的核心是一種全新的、基於模型資訊的工作流程，軟體只是實現這個流程的工具。
- Information is the "I" in BIM： BIM 的最大價值在於其豐富的、結構化的、可供分析的「資訊」，而不僅僅是 3D 的幾何外觀。
- Single Source of Truth (單一事實來源)： BIM 流程致力於將所有專案資訊儲存在一個中央模型或一個連通的數據環境中。當模型變更時，所有相關的圖紙（平面、立面、剖面）和明細表都會自動更新，確保了資訊的一致性。
- 從 CAD 到 BIM 的思維轉換：
- 從「繪製線條」轉換為「建構元件」。
- 從「關注圖面表達」轉換為「關注系統思考與生命週期」。
- 從「繪製主導」轉換為「組建、配置與參數控制主導」。
- 延伸參考文件
- [延伸內容]
常見問題
Q1 什麼是 4D BIM？它主要解決什麼問題？
A：4D BIM 是指將時間/排程 (Schedule) 資訊整合到 3D BIM 模型中。它主要用於施工模擬，可以將整個建造過程以動畫的形式預演一遍。其主要解決的問題包括：
- 找出施工順序或工序上的衝突（例如：玻璃帷幕還沒裝，室內精裝修就已進場）。
- 規劃施工動線與物流（例如：塔吊的操作半徑是否會與已完成的結構體衝突）。
- 向業主或非專業人士直觀地展示施工計畫與進度。
Q2 為什麼 ISO 19650 這樣的國際標準對於推動 BIM 很重要？
A：因為 BIM 涉及多個專業、多個公司之間的協同作業與資訊交換。如果沒有一個共同的標準，每個公司都用自己的方法來命名檔案、組織模型、定義資訊，將會導致嚴重的溝通障礙與數據混亂。ISO 19650 提供了一套全球通用的「共同語言」和「標準作業程序框架 (SOP)」，明確定義了在專案的各個階段，誰、在什麼時候、應該提供什麼樣的資訊、以及資訊應該以什麼樣的格式來交換。這大大降低了跨團隊協作的摩擦成本，確保了資訊的品質與互通性。
